专利号: 2023208458101
申请人: 信宜市汇美电器有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 基本上无切削的金属机械加工;金属冲压
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

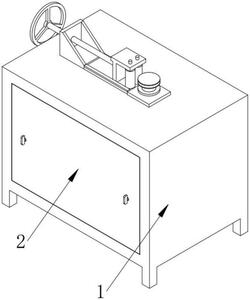

1.一种不锈钢管用折弯机,包括折弯机本体(1)和防护板(2),所述防护板(2)设置于折弯机本体(1)的前侧,其特征在于:所述折弯机本体(1)的前侧开设有与防护板(2)配合使用的第一通孔(3),所述防护板(2)的两侧均开设有活动槽(4),所述活动槽(4)的内腔设置有固定机构(5),所述折弯机本体(1)靠近活动槽(4)的一侧开设有与固定机构(5)配合使用的固定槽(6),所述活动槽(4)内腔的前侧设置有与固定机构(5)配合使用的控制机构(7)。

2.如权利要求1所述的一种不锈钢管用折弯机,其特征在于:所述固定机构(5)包括第一固定块(501),所述第一固定块(501)的底部设置有第二固定块(502),所述第一固定块(501)和第二固定块(502)靠近固定槽(6)的一侧均贯穿防护板(2)并延伸至固定槽(6)的内腔,所述第一固定块(501)和第二固定块(502)远离固定槽(6)的一侧均固定连接有弹簧(503),所述第一固定块(501)的底部开设有与控制机构(7)配合使用的控制槽(504),所述第二固定块(502)的顶部固定连接有固定板(505),所述固定板(505)前侧的顶部固定连接有与控制机构(7)配合使用的滑杆(506)。

3.如权利要求2所述的一种不锈钢管用折弯机,其特征在于:所述控制机构(7)包括定位柱(701),所述定位柱(701)的顶部固定连接有与控制槽(504)配合使用的控制板(702),所述控制板(702)的前侧开设有与滑杆(506)配合使用的滑孔(703),所述定位柱(701)的前侧贯穿防护板(2)并延伸至防护板(2)的外侧,且固定连接有扭板(704)。

4.如权利要求2所述的一种不锈钢管用折弯机,其特征在于:所述防护板(2)靠近第一通孔(3)内壁的一侧与第一通孔(3)的内壁接触,所述活动槽(4)内腔后侧顶部和底部均开设有与第一固定块(501)和第二固定块(502)配合使用的限位槽(8)。

5.如权利要求3所述的一种不锈钢管用折弯机,其特征在于:所述活动槽(4)靠近固定槽(6)一侧的顶部和底部均开设有与第一固定块(501)和第二固定块(502)配合使用的第二通孔(9),所述活动槽(4)内腔的前侧开设有与定位柱(701)配合使用的第三通孔(10)。

6.如权利要求2所述的一种不锈钢管用折弯机,其特征在于:所述第一固定块(501)和第二固定块(502)靠近固定槽(6)内壁的一侧与均与固定槽(6)的内壁接触,所述弹簧(503)远离固定槽(6)的一侧与活动槽(4)的内壁固定连接。

7.如权利要求3所述的一种不锈钢管用折弯机,其特征在于:所述定位柱(701)通过转轴与活动槽(4)的内壁转动连接,所述控制板(702)靠近控制槽(504)的一侧延伸至控制槽(504)的内腔,所述滑杆(506)靠近滑槽内壁的一侧与限位槽(8)的内壁接触。
