专利号: 2023208491913
申请人: 马华
专利类型:实用新型
专利状态:已下证
专利领域: 输送;包装;贮存;搬运薄的或细丝状材料
更新日期:2024-06-06
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

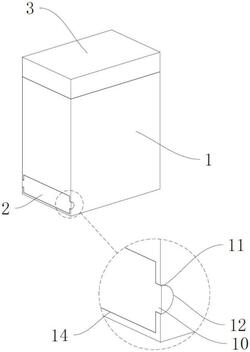

1.一种零食取用盒,其特征是:包括盒体(1)和抽屉(2),所述盒体(1)的内腔设置有隔板(4),所述隔板(4)将所述盒体(1)的内腔分为储存腔(5)和活动腔(6),所述储存腔(5)位于所述活动腔(6)的上方处,所述盒体(1)的顶部开口与所述储存腔(5)连通,所述隔板(4)贯通有漏料孔(7),所述漏料孔(7)连通所述储存腔(5)和活动腔(6),所述盒体(1)靠近所述漏料孔(7)的侧壁贯通有供所述抽屉(2)通过的活动孔(14),所述抽屉(2)滑移连接于所述活动腔(6)内,所述活动腔(6)的底部内腔壁对应所述漏料孔(7)处形成有凹槽(8),所述抽屉(2)的底面形成有凸起(9),所述凸起(9)适配卡入所述凹槽(8)内;

所述抽屉(2)包括堵孔结构(24),所述堵孔结构(24)设置于所述抽屉(2)插入所述活动孔(14)的一侧,所述堵孔结构(24)的内侧壁和所述抽屉(2)的内腔形成出料腔,出料腔的开口与所述漏料孔(7)对应,所述漏料孔(7)的孔距小于出料腔的开口孔距,使所述抽屉(2)抽出时,所述堵孔结构(24)的顶面覆盖所述漏料孔(7)。

2.根据权利要求1所述的零食取用盒,其特征是:所述盒体(1)为矩形盒结构,所述抽屉(2)还包括底板(21)、前板(22)和两个侧板(23),所述前板(22)、两个所述侧板(23)以及所述堵孔结构(24)呈矩形阵列围绕地设置于所述底板(21)的顶面上,所述侧板(23)与所述活动腔(6)的内腔壁相抵触。

3.根据权利要求2所述的零食取用盒,其特征是:所述前板(22)的两侧均设置有扣块(10),所述活动孔(14)的内孔壁开设有供所述扣块(10)插接的扣槽(11)。

4.根据权利要求3所述的零食取用盒,其特征是:所述扣块(10)靠近所述活动孔(14)的侧璧形成有曲面(12),所述曲面(12)与所述扣槽(11)的内槽壁贴合。

5.根据权利要求2所述的零食取用盒,其特征是:还包括有盒盖(3),所述盒盖(3)为方形盖结构,所述盒盖(3)安装于所述盒体(1)的顶部开口处。

6.根据权利要求5所述的零食取用盒,其特征是:所述盒体(1)的顶面开口设置有与所述储存腔(5)连通的安装环(13),所述安装环(13)插接于所述盒盖(3)内,所述安装环(13)的外壁与所述盒盖(3)的内侧壁适配贴合。
