专利号: 2023208605327
申请人: 郑州工业应用技术学院
专利类型:实用新型
专利状态:已下证
专利领域: 装饰艺术
更新日期:2024-03-28
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

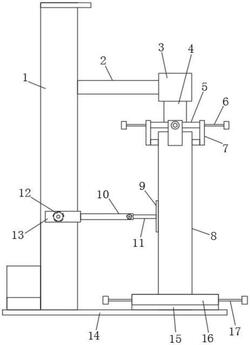

1.一种艺术品雕刻支架,包括直线电机(1),其特征在于:所述直线电机(1)上设置有可升降的横杆(2),所述横杆(2)的一端设置有轴座(3),所述轴座(3)的中部设置有轴体(4),所述轴体(4)的底端设置有夹具盘体(5),且夹具盘体(5)的四个侧壁均开设有螺纹孔,每个所述螺纹孔的一侧均设置有夹块(7),所述夹块(7)上设置有第一紧固螺栓(6),所述第一紧固螺栓(6)用于将夹块(7)紧固在夹具盘体(5)上,所述直线电机(1)的底端设置有底座(14),所述底座(14)的顶部设置有转盘(16),所述转盘(16)位于夹具盘体(5)的下方,所述夹具盘体(5)与转盘(16)之间设置有木材本体(8)。

2.根据权利要求1所述的一种艺术品雕刻支架,其特征在于:所述直线电机(1)的外壁一侧设置有支撑组件,所述支撑组件包括设置在直线电机(1)一侧的卡板(13)、设置在卡板(13)一侧的伸缩杆外筒(10)、设置在伸缩杆外筒(10)上可伸缩的伸缩节(11)和设置在伸缩节(11)端部的支撑板(9),所述卡板(13)上设置有第二紧固螺栓(12)。

3.根据权利要求2所述的一种艺术品雕刻支架,其特征在于:所述伸缩杆外筒(10)上靠近伸缩节(11)的一端设置有锁紧螺栓,所述锁紧螺栓用于紧固伸缩杆外筒(10)和伸缩节(11),所述伸缩杆外筒(10)的内部为空心结构,且伸缩节(11)的一端可在伸缩杆外筒(10)内移动。

4.根据权利要求1所述的一种艺术品雕刻支架,其特征在于:所述转盘(16)的内壁设置有可活动的夹板(18),所述转盘(16)的外壁设置有第三紧固螺栓(17),所述第三紧固螺栓(17)与转盘(16)螺纹旋合,并可贯穿转盘(16),所述第三紧固螺栓(17)的一端设置有光轴,所述光轴与夹板(18)相连接。

5.根据权利要求1所述的一种艺术品雕刻支架,其特征在于:所述转盘(16)的底部设置有盘座(15),所述盘座(15)与转盘(16)之间设置有转轴,所述盘座(15)的底部设置有滑块(19),所述底座(14)的顶部开设有滑槽(20),所述滑块(19)与滑槽(20)滑动连接。

6.根据权利要求1所述的一种艺术品雕刻支架,其特征在于:所述夹块(7)为L型结构。
