专利号: 2023208607820
申请人: 郑州港州电子科技有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 水利工程;基础;疏浚
更新日期:2024-03-12
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

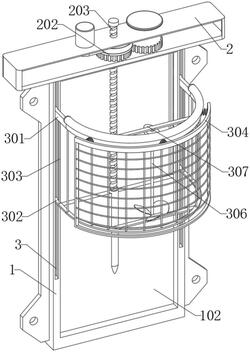

1.生态景观闸门,其特征在于:生态景观闸门包括:主体(1),所述主体(1)的两侧安装有安装板,且主体(1)的顶部安装有顶板(2);顶板(2),所述顶板(2)包括旋转杆(201),且旋转杆(201)为圆柱形结构,且旋转杆(201)的顶部安装有齿轮,且旋转杆(201)的底端转动安装在顶板(2)的内侧底部,且旋转杆(201)的顶部贯穿顶板(2)的顶部设有驱动把手;滑槽(3),所述滑槽(3)为T形结构,且滑槽(3)设在主体(1)的前侧,且滑槽(3)包括滑板(301),且滑板(301)的外侧为弧形结构,且滑板(301)的顶部安装有漂浮件,且滑板(301)的两端滑动安装在滑槽(3)的内部。

2.如权利要求1所述生态景观闸门,其特征在于:所述主体(1)包括:侧槽(101),所述侧槽(101)为矩形结构,且侧槽(101)设在主体(1)的内侧;闸板(102),所述闸板(102)的两侧滑动安装在侧槽(101)的内部。

3.如权利要求1所述生态景观闸门,其特征在于:所述主体(1)还包括:底槽(103),所述底槽(103)设在主体(1)的内侧底部,且底槽(103)的内部滑动安装有闸板(102)的底部;底板(104),所述底板(104)的顶部为倾斜状结构,且底板(104)的底部通过弹簧安装在底槽(103)的内部,且底板(104)的顶部安装有闸板(102)。

4.如权利要求2所述生态景观闸门,其特征在于:所述顶板(2)还包括:旋转件(202),所述旋转件(202)的底部设有齿轮,且旋转件(202)转动安装在顶板(2)的内侧,且旋转件(202)底部的齿轮与旋转杆(201)底部的齿轮相啮合,且旋转件(202)的外侧设有凹槽,且旋转件(202)顶部的中间位置设有螺纹孔,螺纹孔的侧面与旋转件(202)外侧的凹槽相连通;

驱动杆(203),所述驱动杆(203)的底部贯穿顶板(2)与主体(1)的顶部与闸板(102)的顶部转动连接,且驱动杆(203)还转动安装在旋转件(202)顶部中间位置的螺纹孔内。

5.如权利要求4所述生态景观闸门,其特征在于:所述顶板(2)还包括:导流孔(204),所述导流孔(204)设在驱动杆(203)的外侧,且导流孔(204)的内端相互连通;外板(205),所述外板(205)转动安装在旋转件(202)外侧的凹槽内,且外板(205)的侧面设有倾斜状开孔;储盒(206),所述储盒(206)安装在顶板(2)的顶部,且储盒(206)的底部与外板(205)的外侧相连接,且储盒(206)的内侧与外板(205)侧面的开孔相连通。

6.如权利要求1所述生态景观闸门,其特征在于:所述滑槽(3)还包括:定位板(302),所述定位板(302)的外侧为弧形结构,且定位板(302)的两端滑动安装在滑槽(3)的内部;竖杆(303),所述竖杆(303)的顶部安装在滑板(301)的底部,且竖杆(303)的底部安装在定位板(302)的顶部。

7.如权利要求1所述生态景观闸门,其特征在于:所述滑槽(3)还包括:导流板(304),所述导流板(304)为弧形结构,且导流板(304)的内侧安装有导流杆,且导流板(304)的内侧顶部通过弹簧安装在导流板(304)的外侧;定位杆(305),所述定位杆(305)安装在导流板(304)的内侧顶部,且定位杆(305)的外端贯穿滑板(301)的外侧。

8.如权利要求1所述生态景观闸门,其特征在于:所述滑槽(3)还包括:立杆(306),所述立杆(306)的外侧安装有扇叶,且立杆(306)的两端通过构造件分别安装在滑板(301)和定位板(302)的内侧;推板(307),所述推板(307)为椭圆形结构,且推板(307)安装在立杆(306)的顶部外侧,且推板(307)的外侧滑动安装在定位杆(305)的外端上。
