专利号: 2023208633596
申请人: 扬州君煜照明电器有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 照明
更新日期:2024-04-18
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

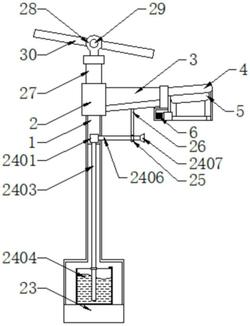

1.一种可调整照射范围的太阳能路灯,包括路灯主体(1)、电机(6)和驱蚊组件(24),其特征在于,所述路灯主体(1)的中段设置有固定连接块(2),且固定连接块(2)的一侧焊接有支撑板(3),并且支撑板(3)一侧设置有灯罩(4),而且灯罩(4)的下方连接有照明灯(5),同时照明灯(5)的下方设置有电机(6),所述电机(6)的一侧设置有防护罩(11),且防护罩(11)的外侧设置有螺纹杆(12),并且螺纹杆(12)的外侧转动连接有活动块(13),而且活动块(13)的一侧转动连接有连接板(14),所述路灯主体(1)的下方设置有固定底座(23),且路灯主体(1)的内部设置有驱蚊组件(24),并且驱蚊组件(24)包括泵机(2401)、支撑架(2402)、进水管(2403)、储液箱(2404)、密封连接块(2405)、出水管(2406)和喷雾接头(2407)。

2.根据权利要求1所述的一种可调整照射范围的太阳能路灯,其特征在于,所述电机(6)的外侧设置有固定架(7),且电机(6)的输出轴通过联轴器固定连接有转动杆(8),并且转动杆(8)的一端焊接有第一齿轮(9),而且第一齿轮(9)的两侧啮合转动连接有第二齿轮(10),同时第二齿轮(10)的一侧焊接有螺纹杆(12)。

3.根据权利要求1所述的一种可调整照射范围的太阳能路灯,其特征在于,所述连接板(14)的一侧转动连接有滑动块(15),且滑动块(15)的内侧活动连接有固定杆(16),并且固定杆(16)的两端固定连接有竖板(17),而且竖板(17)之间固定连接有立板(18),同时竖板(17)的上方固定连接有灯罩(4)。

4.根据权利要求1所述的一种可调整照射范围的太阳能路灯,其特征在于,所述连接板(14)的上方转动连接有活动挡板(19),且活动挡板(19)的上方转动连接有伸缩板(20),并且伸缩板(20)的外侧设置有空心板(21),而且空心板(21)的上方转动连接有固定板(22),同时固定板(22)固定连接在灯罩(4)的下方。

5.根据权利要求1所述的一种可调整照射范围的太阳能路灯,其特征在于,所述泵机(2401)的下方设置有支撑架(2402),且支撑架(2402)固定连接在路灯主体(1)的内部,并且泵机(2401)的下方连接有进水管(2403)。

6.根据权利要求1所述的一种可调整照射范围的太阳能路灯,其特征在于,所述储液箱(2404)设置在路灯主体(1)的内底部,且进水管(2403)的一端伸入储液箱(2404)的内部,并且进水管(2403)与储液箱(2404)的连接处设置有密封连接块(2405),而且泵机(2401)的一侧连接有出水管(2406),同时出水管(2406)的一端固定连接有喷雾接头(2407)。

7.根据权利要求1所述的一种可调整照射范围的太阳能路灯,其特征在于,所述出水管(2406)的外侧设置有连接环(25),且连接环(25)的上方焊接有连接杆(26),并且连接杆(26)的一端焊接在支撑板(3)的底部。

8.根据权利要求1所述的一种可调整照射范围的太阳能路灯,其特征在于,所述路灯主体(1)的上方设置有立柱(27),且立柱(27)的上方固定连接有固定环(28),并且固定环(28)的中心设置有转动轴(29),而且转动轴(29)的两端连接有太阳能板(30)。
