专利号: 2023208675118
申请人: 杭州超管飞速科技发展有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 铁路
更新日期:2025-01-02
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

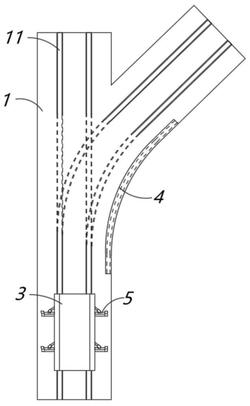

1.一种助力真空运输管道车辆转弯、变轨的装置,其特征在于,包括:助力滑轨,所述助力滑轨固定安装于真空管道的弯道内侧;

拉杆,所述拉杆的一端与车辆铰接,另一端设置有用于与所述助力滑轨滑动配合的滑块;

驱动机构,所述驱动机构设置于车辆上,用于驱动所述拉杆转动,切换滑块与助力滑轨的相对位置。

2.根据权利要求1所述的助力真空运输管道车辆转弯、变轨的装置,其特征在于,所述助力滑轨内设置有供滑块滑动的滑槽,所述助力滑轨朝向真空管道内的一侧开设有供拉杆穿过的开槽,所述开槽与滑槽相通。

3.根据权利要求1或2所述的助力真空运输管道车辆转弯、变轨的装置,其特征在于,所述滑块朝向车辆前进方向的一侧设置有第一导滑面。

4.根据权利要求1所述的助力真空运输管道车辆转弯、变轨的装置,其特征在于,所述助力滑轨包括弯曲段以及位于弯曲段首尾两端的直线过渡段。

5.根据权利要求2所述的助力真空运输管道车辆转弯、变轨的装置,其特征在于,所述开槽的入口侧设置燕尾槽。

6.根据权利要求1或5所述的助力真空运输管道车辆转弯、变轨的装置,其特征在于,所述拉杆朝向车辆前进方向的一侧设置有第二导滑面。

7.根据权利要求1所述的助力真空运输管道车辆转弯、变轨的装置,其特征在于,所述驱动机构包括气缸,所述气缸的第一端与拉杆的中部铰接,第二端与车辆铰接。

8.根据权利要求1或7所述的助力真空运输管道车辆转弯、变轨的装置,其特征在于,所述车辆的侧壁上开设有用于容置拉杆和驱动机构的容置槽。
