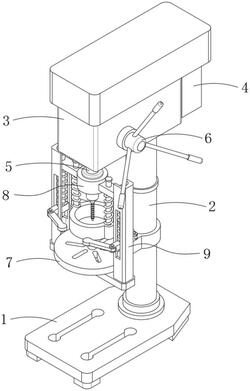

1.一种金属加工用钻孔辅助装置,包括底座(1),其特征在于:所述底座(1)的顶侧固定安装有立柱(2),所述立柱(2)的顶端固定安装有机箱(3),所述机箱(3)的背面固定安装有伺服电机(4),所述机箱(3)的底部转动连接有主轴(5),所述机箱(3)的右侧铰接有手柄(6),所述立柱(2)的外侧固定安装有工作台(7),所述主轴(5)的外侧设置有防溅射部件(8),所述工作台(7)的两侧设置有定位部件(9)。
2.根据权利要求1所述的一种金属加工用钻孔辅助装置,其特征在于:所述防溅射部件(8)包括转动连接在主轴(5)外侧的外壳(81),所述外壳(81)的外侧固定安装有支板(82),所述支板(82)靠近外壳(81)处开设有插孔(83),所述支板(82)的端部开设有限位孔(84),所述插孔(83)的内部插接有中心杆(85),所述中心杆(85)的底端固定安装有环形罩(86),所述中心杆(85)的外侧套设有压缩簧(87)。
3.根据权利要求2所述的一种金属加工用钻孔辅助装置,其特征在于:所述外壳(81)的内部转动连接有轴承,所述外壳(81)通过轴承转动连接在主轴(5)的外侧,所述支板(82)对称设置有两组。
4.根据权利要求2所述的一种金属加工用钻孔辅助装置,其特征在于:所述环形罩(86)位于主轴(5)底部钻头正下方,且所述压缩簧(87)固定安装在限位孔(84)和环形罩(86)之间。
5.根据权利要求2所述的一种金属加工用钻孔辅助装置,其特征在于:所述定位部件(9)包括固定安装在工作台(7)两侧的滑轨(91),所述滑轨(91)的前后两侧贯通开设有侧槽(92),所述滑轨(91)的内部滑动连接有滑块(93),所述滑块(93)的顶侧固定安装有连接杆(94),所述连接杆(94)的外侧套设有弹力簧(95),所述滑块(93)的两端转动连接有压板(96)。
6.根据权利要求5所述的一种金属加工用钻孔辅助装置,其特征在于:所述连接杆(94)的顶端插接在限位孔(84)内,且所述支板(82)的端部滑动连接在滑轨(91)的内部,所述弹力簧(95)固定安装在支板(82)和滑块(93)之间。
7.根据权利要求5所述的一种金属加工用钻孔辅助装置,其特征在于:所述滑块(93)是“十”字型结构,且所述滑块(93)的两端滑动连接在侧槽(92)内,所述压板(96)的底侧固定安装有橡胶垫。
