专利号: 2023208740850
申请人: 唐山市世纪金阳建设工程有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 卷扬;提升;牵引
更新日期:2024-01-31
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

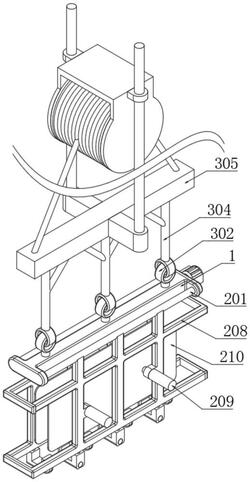

1.一种建筑现场的预制墙起吊设备,包括固定安装架(1),其特征在于:所述固定安装架(1)一侧安装有闭合夹持组件(2),所述闭合夹持组件(2)包括安装限位柱(201)、齿轮传动箱(202)、传动电机(203)、下压电推杆(204)、支撑夹持板(205)、移动电推杆(206)、移动夹板(207)、安装限位架(208)、固定电推杆(209)、固定夹板(210)和阻挡限位块(211);

所述固定安装架(1)两端对称套接有安装限位柱(201),所述安装限位柱(201)侧端底部焊接有安装限位架(208),所述固定安装架(1)一端对应安装限位柱(201)位置处卡接有齿轮传动箱(202),所述齿轮传动箱(202)一端通过电机座安装有传动电机(203),所述安装限位架(208)底端等距嵌入安装有若干个下压电推杆(204),所述下压电推杆(204)输出轴底端卡接有支撑夹持板(205),所述支撑夹持板(205)一端卡接有移动电推杆(206),所述移动电推杆(206)一端卡接有移动夹板(207),所述安装限位架(208)一端对称嵌入安装有固定电推杆(209),两个所述固定电推杆(209)一端卡接有固定夹板(210),所述安装限位架(208)两端等距焊接有阻挡限位块(211)。

2.根据权利要求1所述的一种建筑现场的预制墙起吊设备,其特征在于,所述安装限位柱(201)一端与齿轮传动箱(202)输出轴卡接连接,所述传动电机(203)、下压电推杆(204)、移动电推杆(206)和固定电推杆(209)输入端与外部电源输出端电性连接。

3.根据权利要求1所述的一种建筑现场的预制墙起吊设备,其特征在于,所述传动电机(203)输出轴与齿轮传动箱(202)输入轴卡接连接,所述支撑夹持板(205)的纵截面为L形。

4.根据权利要求1所述的一种建筑现场的预制墙起吊设备,其特征在于,所述固定安装架(1)一侧安装有升降限位组件(3),所述升降限位组件(3)包括固定孔(301)、支撑组合环(302)、安装连接环(303)、支撑连杆(304)、支撑安装块(305)、升降缆绳(306)、升降电葫芦(307)、内孔导向块(308)和导向移动杆(309);

所述固定安装架(1)顶端等距开设有若干个固定孔(301),所述固定孔(301)内侧嵌入安装有支撑组合环(302),所述支撑组合环(302)侧端套接有安装连接环(303),所述安装连接环(303)侧端焊接有支撑连杆(304),多个所述支撑连杆(304)顶端焊接有支撑安装块(305),所述支撑安装块(305)顶端焊接有升降缆绳(306),所述升降缆绳(306)侧端缠绕连接有升降电葫芦(307),所述升降电葫芦(307)侧端对称焊接有内孔导向块(308),所述支撑安装块(305)顶端焊接有导向移动杆(309)。

5.根据权利要求4所述的一种建筑现场的预制墙起吊设备,其特征在于,所述支撑组合环(302)内径和安装连接环(303)内径相等,所述升降电葫芦(307)输入端与外部电源输出端电性连接。

6.根据权利要求4所述的一种建筑现场的预制墙起吊设备,其特征在于,所述支撑安装块(305)的横截面为十字形,所述导向移动杆(309)滑动贯穿安装于内孔导向块(308)内侧。
