专利号: 2023208745568
申请人: 舞钢市长盈纸业有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 干燥
更新日期:2024-11-22
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

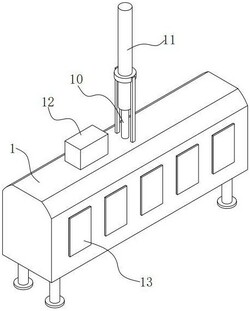

1.一种纸制品高效烘干装置,其特征在于,包括:

烘干箱,所述烘干箱上设有多个支撑机构、驱动机构和烘干机构;

所述支撑机构包括安装在所述烘干箱内的方杆,所述方杆与安装在所述烘干箱上的底座连接,所述方杆上安装有多个支撑组件;

所述支撑组件包括安装在所述方杆上的两个活动环,两个所述活动环之间安装有弹簧,两个所述活动环上分别对称安装有两个压板和两个放置板,所述放置板顶部开设有放置槽;

所述烘干机构包括安装在所述烘干箱顶部的热风机,所述压板的一侧安装出热组件,所述出热组件随着压板上下移动,所述热风机与所述出热组件通过管道连接,出热组件对准压板与放置板之间,热风机的热风通过出热组件排向放置板。

2.根据权利要求1所述的一种纸制品高效烘干装置,其特征在于,所述驱动机构包括安装在所述烘干箱顶部的液压缸,所述液压缸的底端安装有顶管。

3.根据权利要求2所述的一种纸制品高效烘干装置,其特征在于,所述顶管的底端安装有联动板,所述方杆贯穿所述联动板。

4.根据权利要求1所述的一种纸制品高效烘干装置,其特征在于,所述烘干箱的两侧均开设有多个送料门,所述送料门与所述支撑机构对齐。

5.根据权利要求1所述的一种纸制品高效烘干装置,其特征在于,所述出热组件包括安装在所述压板外侧的固定板,所述固定板上均匀安装有多个出气头。

6.根据权利要求5所述的一种纸制品高效烘干装置,其特征在于,所述出气头倾斜设置。
