专利号: 2023208867851
申请人: 临沂市检验检测中心
专利类型:实用新型
专利状态:已下证
专利领域: 一般的物理或化学的方法或装置
更新日期:2024-06-06
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

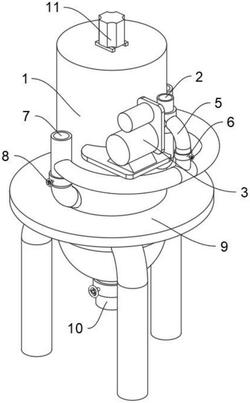

1.一种食品农药检测用试剂混合装置,其特征在于,包括:混合仓(1),所述混合仓(1)的外侧左右对称有进料管(7),所述进料管(7)呈折弯状,且所述进料管(7)的底部贯穿混合仓(1)的侧壁延伸至其内部,所述混合仓(1)的侧壁安装有增压泵(3),所述混合仓(1)的内腔阵列设置有搅拌轴(14),所述混合仓(1)的底部管路连接有排料管(10)。

2.如权利要求1所述的一种食品农药检测用试剂混合装置,其特征在于:所述混合仓(1)与进料管(7)垂直的一侧设置有清洗管(2),且所述清洗管(2)的底部贯穿混合仓(1)的侧壁延伸至其内部,所述清洗管(2)的外壁套接有衔接环管(4),所述衔接环管(4)的侧壁与增压泵(3)的输出端管路连接。

3.如权利要求2所述的一种食品农药检测用试剂混合装置,其特征在于:所述衔接环管(4)与增压泵(3)垂直的一侧管路连接有运输管(5),所述运输管(5)为三通管,所述运输管(5)的外壁套接有气阀(6)。

4.如权利要求3所述的一种食品农药检测用试剂混合装置,其特征在于:所述运输管(5)的另外两端分别与两组所述进料管(7)管路连接,所述进料管(7)的外部套接有料阀(8),且所述料阀(8)位于运输管(5)的底部。

5.如权利要求1所述的一种食品农药检测用试剂混合装置,其特征在于:所述混合仓(1)的内腔设置有传动轴(12),且所述传动轴(12)的中部开设有运输槽(13),所述混合仓(1)的内腔固定安装有十字板(15),所述十字板(15)与运输槽(13)以及清洗管(2)的底部齐平。

6.如权利要求5所述的一种食品农药检测用试剂混合装置,其特征在于:所述传动轴(12)的底部与搅拌轴(14)相连接,所述混合仓(1)的顶部设置有伺服电机(11),且所述伺服电机(11)的输出端贯穿混合仓(1)的顶部并与传动轴(12)相连接,所述混合仓(1)的外侧设置有环板(9)。
