专利号: 2023208955369
申请人: 河南学祥建筑工程有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 水利工程;基础;疏浚
更新日期:2024-02-26
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

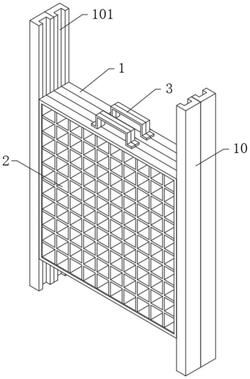

1.一种易于清理的水利栅格,其特征在于,包括滑动安装在导轨(10)内侧的栅格框(1),所述栅格框(1)包括两个相互卡合的半框体(11),所述半框体(11)的内侧卡合安装有栅格板(2),所述栅格板(2)包括多个垂直交错的栅格条(21),所述栅格条(21)上沿长度方向开设有等距设置的卡槽(211),两个所述栅格条(21)相对卡合在所述卡槽(211)内,所述半框体(11)的两侧外壁上固定设有卡轨(4),所述卡轨(4)滑动在所述导轨内侧的导槽(101)内,所述半框体(11)的顶部固定设有把手(3)。

2.根据权利要求1所述的一种易于清理的水利栅格,其特征在于,所述栅格条(21)包括横向栅格条(2a)和纵向栅格条(2b),所述横向栅格条(2a)和纵向栅格条(2b)相互垂直并卡合固定。

3.根据权利要求2所述的一种易于清理的水利栅格,其特征在于,所述栅格板(2)包括数量相等的所述横向栅格条(2a)和纵向栅格条(2b),且所述横向栅格条(2a)和纵向栅格条(2b)之间形成矩形的通孔。

4.根据权利要求1所述的一种易于清理的水利栅格,其特征在于,所述半框体(11)的内侧壁上固定设有阶梯槽(12),所述阶梯槽(12)对应所述栅格条(21)处开设有限位槽(121),所述栅格条(21)的端部卡合安装在所述限位槽(121)内。

5.根据权利要求1所述的一种易于清理的水利栅格,其特征在于,所述卡轨(4)上安装有螺钉(41),相互卡合的两个所述半框体(11)通过所述螺钉(41)螺接固定。

6.根据权利要求1所述的一种易于清理的水利栅格,其特征在于,所述导轨(10)在宽度方向设置有两组平行分布的导槽(101)。
