专利号: 2023208995347
申请人: 兰陵县检验检测中心
专利类型:实用新型
专利状态:已下证
专利领域: 测量;测试
更新日期:2024-04-03
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

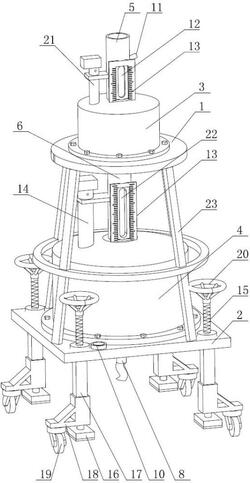

1.一种加油机检定用计量罐,其特征在于:包括上底座(1)和下底座(2),所述下底座(2)通过支撑杆(23)连接上底座(1),上底座(1)上安装上计量罐(3),下底座(2)上安装下计量罐(4),上计量罐(3)的标称容积小于下计量罐(4)的标称容积,上计量罐(3)顶部设有进液管(5),上计量罐(3)通过导液管(6)连接下计量罐(4),导液管(6)上安装上阀门(7),下计量罐(4)底部设有排液管(8),排液管(8)上安装下阀门(9),所述上计量罐(3)上设有上容量读取装置,下计量罐(4)上设有下容量读取装置,所述下底座(2)顶部安装水平仪(10),下底座(2)底部安装支腿(17),支腿(17)上设有用于调节下底座(2)水平度的水平调节结构。

2.根据权利要求1所述的加油机检定用计量罐,其特征在于:所述进液管(5)的上侧开设测温口(11)。

3.根据权利要求1所述的加油机检定用计量罐,其特征在于:所述上容量读取装置包括开设在进液管(5)上的呈长条状的上透明窗(12),上透明窗(12)的一侧安装标尺(13)。

4.根据权利要求3所述的加油机检定用计量罐,其特征在于:所述上容量读取装置包括安装在上计量罐(3)的顶板上的上测量管(21),上测量管(21)内安装液位传感器。

5.根据权利要求1所述的加油机检定用计量罐,其特征在于:所述下容量读取装置包括开设在导液管(6)上的呈长条状的下透明窗(22),下透明窗(22)的一侧安装标尺(13)。

6.根据权利要求5所述的加油机检定用计量罐,其特征在于:所述下容量读取装置包括安装在下计量罐(4)的顶板上的下测量管(14),下测量管(14)内安装液位传感器。

7.根据权利要求1所述的加油机检定用计量罐,其特征在于:所述水平调节结构包括丝杆(15),所述支腿(17)沿长度方向开设与丝杆(15)配合的螺纹孔,所述丝杆(15)穿过支腿(17)上的螺纹孔,丝杆(15)的底部安装支撑座(16)。

8.根据权利要求7所述的加油机检定用计量罐,其特征在于:所述下底座(2)的底部安装四个支腿(17),支腿(17)下侧安装支撑板(18),支撑板(18)底部安装万向轮(19),所述丝杆(15)的顶部安装转盘(20)。

9.根据权利要求1所述的加油机检定用计量罐,其特征在于:所述水平仪(10)是电子水平仪或者万向水准泡。

10.根据权利要求1‑9中任一项所述的加油机检定用计量罐,其特征在于:所述上计量罐(3)的标称容积是20L,下计量罐(4)的标称容积是100L。
