专利号: 2023209089871
申请人: 浙江中提建设有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 建筑物
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

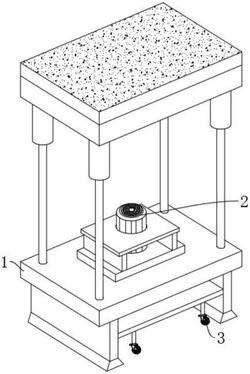

1.一种土木工程建筑施工支架,包括支护机构(1)、收纳机构(2)和移动机构(3),其特征在于:所述收纳机构(2)位于支护机构(1)的内侧,所述移动机构(3)位于收纳机构(2)的底端,所述收纳机构(2)包括基座(201)、电机(202)、丝杆(203)、滑槽(204)、滑块(205)、连接环(206)和连接板(207),所述基座(201)固定安装于支护机构(1)内侧的顶端,所述电机(202)固定安装于基座(201)的顶端,所述丝杆(203)固定安装于电机(202)的传动端且贯穿基座(201)的底端,所述滑槽(204)固定设置于支护机构(1)的内端,所述滑槽(204)的数量为四个,所述滑块(205)安装于滑槽(204)的内部,所述连接环(206)安装于丝杆(203)的外端,所述连接板(207)固定安装于连接环(206)的外端且与滑块(205)固定连接。

2.根据权利要求1所述的一种土木工程建筑施工支架,其特征在于:所述电机(202)贯穿基座(201)的顶端,所述丝杆(203)贯穿支护机构(1)的底端。

3.根据权利要求2所述的一种土木工程建筑施工支架,其特征在于:所述滑槽(204)呈对称分布,所述滑块(205)与滑槽(204)滑动连接。

4.根据权利要求3所述的一种土木工程建筑施工支架,其特征在于:所述连接环(206)与丝杆(203)活动连接,所述连接环(206)与丝杆(203)相适配。

5.根据权利要求4所述的一种土木工程建筑施工支架,其特征在于:所述支护机构(1)包括底座(101)、支撑墩(102)、防滑墩(103)、传动杆(104)、液压缸(105)、顶板(106)和缓冲垫(107),所述底座(101)固定安装于基座(201)的底端,所述支撑墩(102)固定安装于底座(101)的底端,所述支撑墩(102)呈对称分布,所述防滑墩(103)固定安装于支撑墩(102)的底端。

6.根据权利要求5所述的一种土木工程建筑施工支架,其特征在于:所述传动杆(104)固定安装于底座(101)的顶端,所述传动杆(104)呈对称分布,所述液压缸(105)的传动端与传动杆(104)固定连接。

7.根据权利要求6所述的一种土木工程建筑施工支架,其特征在于:所述顶板(106)固定安装于液压缸(105)的顶端,所述缓冲垫(107)固定安装于顶板(106)的顶端。

8.根据权利要求7所述的一种土木工程建筑施工支架,其特征在于:所述移动机构(3)包括支腿(301)和万向轮(302),所述支腿(301)固定安装于连接板(207)的底端,所述支腿(301)呈对称分布,所述支腿(301)与支撑墩(102)相适配,所述万向轮(302)固定安装于支腿(301)的底端。
