专利号: 2023209169876
申请人: 河南省巨强封头制造有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 无轨陆用车辆
更新日期:2024-06-06
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

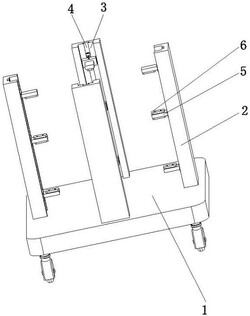

1.一种压力容器封头转运装置,其特征在于:包括底座(1),所述底座(1)底部的四角分别固定安装有自锁万向轮,所述底座(1)顶部的侧面固定连接有限位柱(2),所述限位柱(2)靠近底座(1)中心一侧的中部开设有安装槽(3),所述安装槽(3)槽底的限位柱(2)壁体开设有T型滑槽(4),所述限位柱(2)的一侧设置有托台(5),所述托台(5)靠近限位柱(2)的一端固定连接有连接台(7),所述连接台(7)靠近限位柱(2)一侧的中部固定连接有T型滑块(8),所述连接台(7)顶部的正中设置有调节螺栓(9),所述调节螺栓(9)的顶端套接有防滑帽(10),所述调节螺栓(9)的中部套设有限位环(13),所述限位环(13)底部的左右两侧对称固定连接有导杆(12),所述调节螺栓(9)的底端通过轴承转动连接有顶块(11),所述连接台(7)内腔的底部设置有两个对称分布的传动杆(14),所述传动杆(14)的中部套设有压环(16),两个所述压环(16)相背的一侧对称固定连接有压缩弹簧(17),两个压环(16)的两侧对称设置有限位板(15),两个压环(16)相背的一端对称固定连接有弹性橡胶柱(18)。

2.根据权利要求1所述的一种压力容器封头转运装置,其特征在于:所述限位柱(2)的数量至少为四个,限位柱(2)于底座(1)的顶部环形设置,所述托台(5)的数量不少于为三个,托台(5)于限位柱(2)的侧面竖向单排设置,其中一个托台(5)的底部通过螺栓固定连接有承载垫(6),其中一个托台(5)的顶部通过螺栓固定连接承载垫(6),不少于一个的托台(5)的顶部和底部分别通过螺栓固定连接有承载垫(6)。

3.根据权利要求2所述的一种压力容器封头转运装置,其特征在于:所述连接台(7)设置于安装槽(3)的内部,连接台(7)的三侧贴合安装槽(3)的内壁,所述T型滑块(8)设置于T型滑槽(4)的内部,T型滑块(8)的三侧贴合T型滑槽(4)的内壁。

4.根据权利要求3所述的一种压力容器封头转运装置,其特征在于:所述调节螺栓(9)的底端贯穿连接台(7)顶部的壁体并延伸至连接台(7)的内部,调节螺栓(9)与连接台(7)的壁体通过螺纹连接,两个所述导杆(12)的底端分别贯穿连接台(7)顶部的壁体并延伸至连接台(7)的内部,导杆(12)与连接台(7)的壁体紧密贴合,两个导杆(12)的底端分别固定连接于顶块(11)顶部左右两侧的外壁上。

5.根据权利要求4所述的一种压力容器封头转运装置,其特征在于:所述限位板(15)套设于传动杆(14)的外部,限位板(15)贴合传动杆(14)的壁体,限位板(15)的底端固定连接于连接台(7)底部的内壁上,所述压缩弹簧(17)设置于压环(16)与限位板(15)之间,压缩弹簧(17)远离压环(16)的一端固定连接于限位板(15)上,压缩弹簧(17)套设于传动杆(14)的外部。

6.根据权利要求5所述的一种压力容器封头转运装置,其特征在于:所述弹性橡胶柱(18)远离传动杆(14)的一端贯穿连接台(7)的壁体并延伸至连接台(7)的外部,弹性橡胶柱(18)贴合连接台(7)的壁体,弹性橡胶柱(18)的一端与连接台(7)的外壁处于同一平面,所述传动杆(14)的另一端为半球结构,所述顶块(11)顶端的宽度为底端宽度的两倍,顶块(11)的中部为斜坡结构,两个传动杆(14)的另一端分别贴合顶块(11)两个长侧面底部的外壁。

7.根据权利要求2所述的一种压力容器封头转运装置,其特征在于:所述承载垫(6)为长方体结构。

8.根据权利要求2所述的一种压力容器封头转运装置,其特征在于:所述承载垫(6)为斜坡结构。

9.根据权利要求2所述的一种压力容器封头转运装置,其特征在于:所述承载垫(6)为弧形坡结构。

10.根据权利要求2所述的一种压力容器封头转运装置,其特征在于:所述承载垫(6)为阶梯结构。
