专利号: 202320934216X
申请人: 常州罗鑫精密机械科技有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 机床;其他类目中不包括的金属加工
更新日期:2025-01-09
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

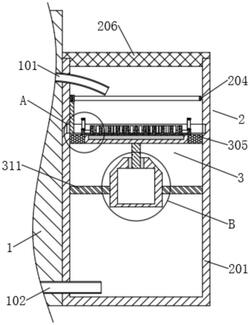

1.一种数控车床床身,其特征在于,包括:

数控车床床身主体(1);

第一过滤机构(2),设于所述数控车床床身主体(1)的一侧,所述第一过滤机构(2)包括过滤存储箱(201),所述过滤存储箱(201)的内壁上安装有第一固定磁块(202),所述第一固定磁块(202)的一侧设置有滑动刮板(203);

第二过滤机构(3),设于所述过滤存储箱(201)内,所述第二过滤机构(3)包括支撑转盘(301),所述支撑转盘(301)上固定连接有多个固定挡杆(302),所述支撑转盘(301)上设置有弹性支撑垫(303),所述弹性支撑垫(303)上开凿有多个与固定挡杆(302)相匹配的孔洞,所述支撑转盘(301)内安装有第二固定磁块(304)。

2.根据权利要求1所述的一种数控车床床身,其特征在于,所述数控车床床身主体(1)上设置有废料输送管(101)和抽液管(102),所述废料输送管(101)和抽液管(102)的一端均插设于所述过滤存储箱(201)内。

3.根据权利要求1所述的一种数控车床床身,其特征在于,所述过滤存储箱(201)内设置有支撑环轨(204),所述支撑环轨(204)上滑动连接有支撑滑块(205),所述支撑滑块(205)与滑动刮板(203)的一端固定连接。

4.根据权利要求1所述的一种数控车床床身,其特征在于,所述过滤存储箱(201)上设置有上盖板(206)。

5.根据权利要求1所述的一种数控车床床身,其特征在于,所述支撑转盘(301)上套设有过滤棉垫(305),所述弹性支撑垫(303)上设置有一对握把(306)。

6.根据权利要求1所述的一种数控车床床身,其特征在于,所述支撑转盘(301)的下方设置有保护框(307),所述保护框(307)内安装有电动机(308),所述电动机(308)上固定连接有传动支撑轴(309),所述传动支撑轴(309)的另一端与支撑转盘(301)固定连接。

7.根据权利要求6所述的一种数控车床床身,其特征在于,所述传动支撑轴(309)与保护框(307)之间连接有密封件(310),所述保护框(307)与过滤存储箱(201)之间连接有多个固定柱(311)。
