专利号: 2023209354398
申请人: 山西大晋哥农业科技股份有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 破碎、磨粉或粉碎;谷物碾磨的预处理
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

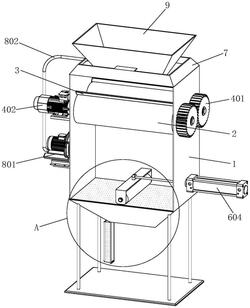

1.一种富硒米粉碾磨装置,其特征在于,包括:

碾磨仓(1),碾磨仓(1)的两侧内壁之间转动连接有两组上碾磨辊(2),两组上碾磨辊(2)之间形成可供米粉原料通过的碾磨通道,碾磨仓(1)的内部固定连接有两组橡胶刮板(3),两组橡胶刮板(3)呈倒“八”字分布于碾磨仓(1)的两侧内壁之间并分别与两组上碾磨辊(2)的外壁贴合,碾磨仓(1)的外壁处设置有可驱动上碾磨辊(2)转动的驱动机构(4);

滤网(5)和二碾组件(6),滤网(5)镶嵌安装于所述碾磨仓(1)的内侧底部,二碾组件(6)设于滤网(5)的上方,二碾组件(6)包括下碾磨辊(601),下碾磨辊(601)与滤网(5)的表面贴合,下碾磨辊(601)可于滤网(5)上滚动对碾磨后的米粉原料进行二次处理。

2.根据权利要求1所述的一种富硒米粉碾磨装置,其特征在于:所述驱动机构(4)包括传动齿轮(401)和驱动电机(402),两组上碾磨辊(2)的一端均延伸至碾磨仓(1)的外侧并固定连接有传动齿轮(401),两组传动齿轮(401)相啮合,碾磨仓(1)的侧壁处固定安装有驱动电机(402),驱动电机(402)的输出轴通过联轴器与一组上碾磨辊(2)的另一端固定连接。

3.根据权利要求2所述的一种富硒米粉碾磨装置,其特征在于:所述二碾组件(6)还包括U型板(602)、连接座(603)和气缸(604),滤网(5)的上方设置有U型板(602),下碾磨辊(601)转动连接于U型板(602)的两侧内壁之间,U型板(602)的顶部固定安装有连接座(603),碾磨仓(1)的外壁处固定安装有气缸(604),气缸(604)的自由端伸入碾磨仓(1)的内部并与连接座(603)固定连接。

4.根据权利要求3所述的一种富硒米粉碾磨装置,其特征在于:所述碾磨仓(1)的顶部开口处镶嵌安装有导风框(7),导风框(7)呈锥台型结构设计,导风框(7)的内侧固定连接有导料斗(9),导料斗(9)呈倒锥台型结构设计,导料斗(9)的底部开口朝向两组上碾磨辊(2)之间的碾磨通道。

5.根据权利要求4所述的一种富硒米粉碾磨装置,其特征在于:所述碾磨仓(1)的外侧设置有清理机构(8),清理机构(8)包括高压风机(801)和吹气管(802),碾磨仓(1)的侧壁处固定安装有高压风机(801),高压风机(801)的输出端固定连接有吹气管(802),吹气管(802)的一端延伸至导风框(7)和导料斗(9)之间。

6.根据权利要求5所述的一种富硒米粉碾磨装置,其特征在于:所述碾磨仓(1)的底部开口处铰接安装有可与其对接的对接框(10),对接框(10)上镶嵌安装有收集网罩(11)。
