专利号: 2023209359029
申请人: 陕西巨匠文化建材科技有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 水利工程;基础;疏浚
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

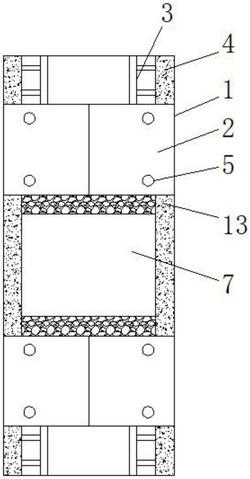

1.一种建筑高强度混凝土管桩,包括管桩本体(1),其特征在于:所述管桩本体(1)外表面的上下两端均贴合安装有加强弧形板(2),所述加强弧形板(2)的表面贯穿设置有定位销(5),所述定位销(5)的内端嵌入至管桩本体(1)的内部,所述管桩本体(1)内腔的上下两侧均固定安装有第一加强筋(3),所述第一加强筋(3)的表面另外横向安装有第二加强筋,所述管桩本体(1)内腔上下两端的外侧均填充有混凝土填充层(4),同时第二加强筋的一端位于混凝土填充层(4)的内部,所述管桩本体(1)的中部固定安装有承重架(7),所述承重架(7)的内部设置有承重槽(8),所述承重槽(8)内腔的上下两侧均设置有上压板(9),所述上压板(9)的内侧固定安装有支撑弹簧(10),所述支撑弹簧(10)的内端固定安装有抗压板(11)。

2.根据权利要求1所述的一种建筑高强度混凝土管桩,其特征在于:所述加强弧形板(2)内腔的前后两侧均固定安装有锥形钎杆(6),所述锥形钎杆(6)的内端嵌入至管桩本体(1)的内部。

3.根据权利要求1所述的一种建筑高强度混凝土管桩,其特征在于:所述抗压板(11)的内侧固定安装有支撑梁(12),所述支撑梁(12)的背面通过连接梁与承重槽(8)的内壁固定安装。

4.根据权利要求1所述的一种建筑高强度混凝土管桩,其特征在于:所述管桩本体(1)的内腔并位于承重架(7)的两侧均填充有砂石填充层(13),所述砂石填充层(13)位于两个加强弧形板(2)之间。

5.根据权利要求1所述的一种建筑高强度混凝土管桩,其特征在于:所述抗压板(11)的外侧并位于管桩本体(1)的内部填充有混凝土层,所述上压板(9)的内侧与承重架(7)的端部固定安装。
