专利号: 2023209431515
申请人: 苏州桃隆申通用设备有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 机床;其他类目中不包括的金属加工
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

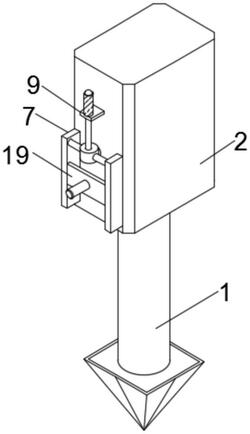

1.一种精密铣槽刀具,包括铣槽刀(1),其特征在于:所述铣槽刀(1)的顶部活动连接有刀具安装块(2),所述刀具安装块(2)的底部开设有与所述铣槽刀(1)相适配的插接孔(3),所述刀具安装块(2)的表面开设有调节槽(14),所述铣槽刀(1)与所述刀具安装块(2)的一侧以及所述调节槽(14)的内壁上均开设有插接槽(4),所述插接槽(4)的内部插接有插接块(5),所述插接块(5)的一侧固定连接有第一移动块(6),所述第一移动块(6)的一侧固定连接有第二移动块(7),所述第一移动块(6)的表面固定连接有移动弹簧(8),所述铣槽刀(1)的表面固定连接有矩形块(9),所述矩形块(9)的表面开设有螺纹转动孔,所述螺纹转动孔的内部螺纹连接有螺纹转动管(10),所述第二移动块(7)的一侧固定连接有连接管(11),所述连接管(11)的一端固定连接有连接块(12),所述连接块(12)的顶部开设有与所述螺纹转动管(10)相适配的转动孔(13)。

2.如权利要求1所述的一种精密铣槽刀具,其特征在于,所述螺纹转动管(10)的底端插接与所述转动孔(13)的内部,所述第一移动块(6)插接与所述调节槽(14)的内部,所述螺纹转动管(10)的顶端固定连接有转动辅助管(15)。

3.如权利要求2所述的一种精密铣槽刀具,其特征在于,所述转动辅助管(15)的底端与所述矩形块(9)活动连接,所述转动辅助管(15)的表面设置有转动摩擦纹。

4.如权利要求3所述的一种精密铣槽刀具,其特征在于,所述刀具安装块(2)的表面开设有调节拉动孔(16),所述调节拉动孔(16)的内部插接有调节拉动管(17),所述调节拉动管(17)的一端与所述第一移动块(6)固定连接。

5.如权利要求4所述的一种精密铣槽刀具,其特征在于,所述移动弹簧(8)的内径大于所述调节拉动孔(16)的直径,所述移动弹簧(8)与所述调节拉动管(17)活动连接。

6.如权利要求5所述的一种精密铣槽刀具,其特征在于,所述刀具安装块(2)的一侧开设有与所述第二移动块(7)相适配的拉动槽(18),所述第二移动块(7)插接于所述拉动槽(18)的内部。

7.如权利要求6所述的一种精密铣槽刀具,其特征在于,所述第二移动块(7)的一侧固定连接有拉动辅助块(19),所述拉动辅助块(19)的一侧固定连接有拉动固定棒(20)。

8.如权利要求7所述的一种精密铣槽刀具,其特征在于,所述铣槽刀(1)的两侧均固定连接有加固辅助块(21),所述插接孔(3)的内壁上开设有与所述加固辅助块(21)相适配的加固辅助槽(22)。
