专利号: 2023209511717
申请人: 石城县宏发畜牧种养专业合作社
专利类型:实用新型
专利状态:已下证
专利领域: 干燥
更新日期:2024-07-22
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

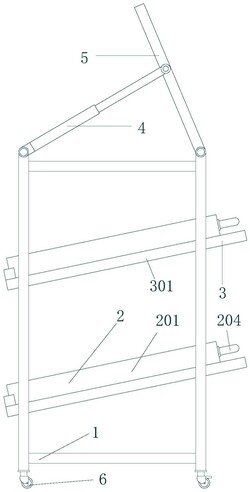

1.一种脐橙皮晾晒托架,其特征在于,包括:

主体(1),主体(1)主要由四组纵向支撑杆和八组横向支撑杆组成,四组纵向支撑杆呈矩形设置;

防风机构(2),防风机构(2)设置于主体(1)上,防风机构(2)包括有主框体(201)和防风网框(203);

辅助机构(3),辅助机构(3)设置于主体(1)上,主要用于辅助防风机构(2)对脐橙皮进行晾晒,辅助机构(3)包括有挡板框体(301)和固定块(302),挡板框体(301)设置于主体(1)上,挡板框体(301)的顶部固定安装有两组固定块(302)。

2.根据权利要求1所述的一种脐橙皮晾晒托架,其特征在于:所述防风机构(2)还包括隔板(202)和把手(204),主框体(201)放置于挡板框体(301)的顶部,主框体(201)的底部以及前后两侧外表面与两组固定块(302)的外表面接触,主框体(201)的顶部与底部分别开设有滑槽,滑槽处滑动安装有防风网框(203),防风网框(203)远离主框体(201)的那一侧固定安装有辅助拆卸块,主框体(201)上开设有洞口,洞口的内壁固定安装有四组隔板(202),四组隔板(202)呈井字形设置,主框体(201)的顶部固定安装有把手(204)。

3.根据权利要求2所述的一种脐橙皮晾晒托架,其特征在于:所述辅助机构(3)还包括固定杆(303),主体(1)的四组纵向杆之间固定安装有挡板框体(301),挡板框体(301)顶部的两组固定块(302)靠近挡板框体(301)的底部且呈对称设置,挡板框体(301)上开设有通风洞口,通风洞口的前后侧内壁固定安装有至少为两组的固定杆(303)。

4.根据权利要求3所述的一种脐橙皮晾晒托架,其特征在于:所述主体(1)上固定安装有至少为两组的挡板框体(301),且挡板框体(301)呈倾斜设置。

5.根据权利要求4所述的一种脐橙皮晾晒托架,其特征在于:所述主体(1)的四组横向支撑杆两两之间固定安装有两组的横向连接柱,且两组横向连接柱一组靠近纵向杆的底部,另一组靠近纵向支撑杆的顶部,靠近纵向支撑杆顶部的四组横向连接柱位于同一水平面,靠近纵向支撑杆底部的四组横向连接柱位于同一水平面,同一水平面的横向连接柱两两之间固定安装有稳定杆(7)。

6.根据权利要求5所述的一种脐橙皮晾晒托架,其特征在于:所述四组纵向杆的底部固定安装有万向轮(6)。

7.根据权利要求6所述的一种脐橙皮晾晒托架,其特征在于:所述主体(1)的其中两组纵向支撑杆的顶部分别铰接安装有一组液压杆(4),主体(1)的另外两组纵向支撑杆的顶部铰接安装有阳光反射镜(5),两组液压杆(4)的自由端分别铰接安装于阳光反射镜(5)的前后两侧。
