专利号: 2023209641528
专利类型:实用新型
专利状态:未下证
专利领域: 暂无
更新日期:2024-04-15
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

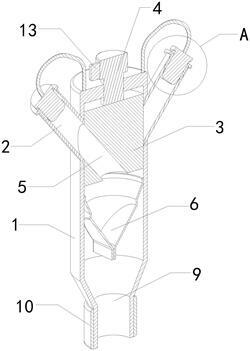

1.一种胃肠镜防返流三通阀结构,其特征在于,包括:

底部为开口的主通管(1),所述主通管(1)的外表面对称连通有两个副通管(2);

封堵头(3),转动设置在所述主通管(1)内,所述封堵头(3)的顶部连接有转动贯穿所述主通管(1)封闭端的旋钮(4),所述封堵头(3)的底部和侧壁连通有泄流道(5),当所述封堵头(3)旋转时,所述泄流道(5)可分别与两个所述副通管(2)连通;

单向阀(6),设置在所述主通管(1)内且位于所述封堵头(3)的下方。

2.根据权利要求1所述的一种胃肠镜防返流三通阀结构,其特征在于,两个所述副通管(2)呈V形分布,当所述泄流道(5)与所述副通管(2)连通时,二者的轴心位于同一直线。

3.根据权利要求1所述的一种胃肠镜防返流三通阀结构,其特征在于,所述单向阀(6)为鸭嘴阀。

4.根据权利要求1所述的一种胃肠镜防返流三通阀结构,其特征在于,两个所述副通管(2)的自由端均开设有插接槽(7),所述插接槽(7)的内壁设置有第一橡胶圈(8)。

5.根据权利要求1所述的一种胃肠镜防返流三通阀结构,其特征在于,所述主通管(1)的开口端构造有楔形插入部(9),所述楔形插入部(9)的外表面套设有第二橡胶圈(10)。

6.根据权利要求1所述的一种胃肠镜防返流三通阀结构,其特征在于,所述主通管(1)的封闭端通过橡胶软带(11)连接有两个活塞头(12),两个所述活塞头(12)分别与两个所述副通管(2)插设配合。

7.根据权利要求1所述的一种胃肠镜防返流三通阀结构,其特征在于,所述旋钮(4)上设置有定位块(13),所述定位块(13)与所述泄流道(5)位于所述封堵头(3)的侧壁连通口对应。
