专利号: 2023209762414
申请人: 山东正沣木业有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 机床;其他类目中不包括的金属加工
更新日期:2024-02-26
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

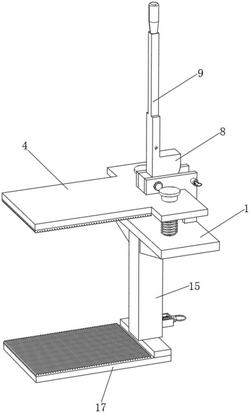

1.一种板材切割用固定夹具,包括支撑板(1)和固定在支撑板(1)上表面前后两侧的滑动柱(2),其特征在于:所述滑动柱(2)顶端固定连接有挡板(3)且外表面可滑动的套装有上夹板(4),所述滑动柱(2)外表面套接有第一弹簧(5),所述支撑板(1)上表面中部固定连接有两组L形板(6),所述L形板(6)内侧面通过插装转动轴(7)水平转动连接有偏心块(8),所述偏心块(8)上表面固定连接有压杆(9),所述压杆(9)上表面固定连接有把手(10),位于前侧的L形板(6)正面可滑动的插装有第一拉销(11),所述第一拉销(11)外表面套装固定套筒(14),所述固定套筒(14)与L形板(6)固定连接,所述第一拉销(11)外表面固定套接有第一限位环(12)且外表面套装有第二弹簧(13),所述压杆(9)外表面开设有与第一限位环(12)相适配的限位孔(901),所述支撑板(1)下表面固定连接有矩形套筒(15),所述矩形套筒(15)内壁滑动插装有T形柱(16),所述T形柱(16)下表面固定连接有下夹板(17),所述矩形套筒(15)右侧面可滑动的插装有第二拉销(18),所述第二拉销(18)外表面固定套接有第二限位环(19),所述第二拉销(18)外表面套装有第三弹簧(20),所述T形柱(16)外表面开设有多组与第二拉销(18)相适配的定位孔(1601),所述第二拉销(18)外表面可滑动的套装有与矩形套筒(15)固定连接的U形板(21)。

2.根据权利要求1所述的一种板材切割用固定夹具,其特征在于:所述滑动柱(2)外表面可滑动的套装有稳定套环,稳定套环的下表面与上夹板(4)的上表面固定连接。

3.根据权利要求1所述的一种板材切割用固定夹具,其特征在于:所述上夹板(4)的下表面和下夹板(17)的上表面均固定连接有防滑垫,防滑垫的材质为橡胶。

4.根据权利要求1所述的一种板材切割用固定夹具,其特征在于:所述矩形套筒(15)正面和背面的顶部均固定连接有两组加强筋,加强筋的上表面与支撑板(1)的下表面固定连接。

5.根据权利要求1所述的一种板材切割用固定夹具,其特征在于:所述转动轴(7)外表面固定套接有两组固定套环,固定套环的内侧面与L形板(6)的外侧面抵紧。

6.根据权利要求1所述的一种板材切割用固定夹具,其特征在于:所述支撑板(1)、上夹板(4)和下夹板(17)的材质均为45号钢,支撑板(1)、上夹板(4)和下夹板(17)的外表面均喷涂有防锈油漆。
