专利号: 2023209816039
申请人: 徐州新大隆化工泵业制造有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 液体变容式机械;液体泵或弹性流体泵
更新日期:2024-08-25
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

1.一种柱塞泵加油装置,包括:

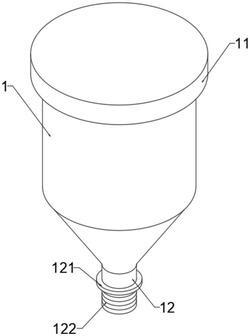

加油斗(1),所述加油斗(1)的顶端设置有上盖(11),所述加油斗(1)的底端设置有加油管(12);

其特征在于:所述加油斗(1)内侧的底端固定连接有承载环(13),所述承载环(13)的中部设置有通孔(133),所述承载环(13)的内侧均匀设置有多个第一漏油孔(132);

所述承载环(13)的顶端设置有旋转盘(2),所述旋转盘(2)的中部设置有转动机构,所述旋转盘(2)的内侧均匀设置有多个第二漏油孔(21),所述第二漏油孔(21)与第一漏油孔(132)相互对应设置。

2.根据权利要求1所述的一种柱塞泵加油装置,其特征在于,所述转动机构包括转轴(3),所述转轴(3)固定连接于旋转盘(2)的外侧。

3.根据权利要求2所述的一种柱塞泵加油装置,其特征在于,所述转轴(3)的底端固定连接有第二压板(33),所述转轴(3)的外侧固定连接有第一压板(31)。

4.根据权利要求3所述的一种柱塞泵加油装置,其特征在于,所述第一压板(31)设置于旋转盘(2)的上方,所述第二压板(33)设置于承载环(13)的下方。

5.根据权利要求1所述的一种柱塞泵加油装置,其特征在于,所述承载环(13)顶端的内侧设置有圆形槽体(131),所述旋转盘(2)底端的外侧固定连接有卡接环(32),所述卡接环(32)与圆形槽体(131)相互对应设置,所述卡接环(32)转动设置于圆形槽体(131)的内侧。

6.根据权利要求1所述的一种柱塞泵加油装置,其特征在于,所述加油管(12)包括限位环(121)和外螺牙(122),所述限位环(121)固定连接于加油管(12)的外侧,所述外螺牙(122)设置于限位环(121)的底端,所述外螺牙(122)设置于加油管(12)的外侧。
