专利号: 202320993718X
专利类型:实用新型
专利状态:未下证
专利领域: 暂无
更新日期:2024-03-26
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

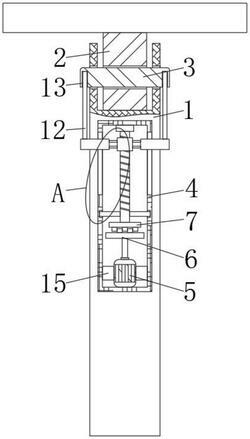

1.一种建筑钢结构支撑件,包括支撑组件(1);

设置在支撑组件(1)顶部的钢结构组件(2);

其特征在于:所述支撑组件(1)左侧的顶部贯穿设置有横定杆(3),所述横定杆(3)的右侧贯穿至支撑组件(1)的右侧,所述支撑组件(1)正面的顶部固定连接有定位盒(4),所述定位盒(4)内腔的底部固定连接有小型马达(5),所述小型马达(5)的输出端固定连接有齿盘一(6),所述齿盘一(6)的顶部设置有齿盘二(7),所述齿盘二(7)的底部与齿盘一(6)啮合,所述齿盘二(7)的顶部固定连接有螺杆(8),所述螺杆(8)表面的顶部螺纹连接有螺块(9),所述螺块(9)外侧的顶部与底部均固定连接有条板(10),所述条板(10)的外侧固定连接有延伸板(11),所述延伸板(11)的外侧贯穿至定位盒(4)的外侧,所述延伸板(11)顶部的外侧固定连接有竖板(12),所述竖板(12)的顶部贯穿至横定杆(3)的内部。

2.根据权利要求1所述的一种建筑钢结构支撑件,其特征在于:所述横定杆(3)底部的两侧均开设有竖槽(13),所述竖板(12)的顶部卡接在竖槽(13)的内部。

3.根据权利要求1所述的一种建筑钢结构支撑件,其特征在于:所述定位盒(4)两侧的顶部均开设有开口(14),所述开口(14)配合延伸板(11)使用。

4.根据权利要求1所述的一种建筑钢结构支撑件,其特征在于:所述小型马达(5)的两侧均固定连接有稳定板(15),所述稳定板(15)的外侧与定位盒(4)的内壁固定连接。

5.根据权利要求1所述的一种建筑钢结构支撑件,其特征在于:所述螺杆(8)两侧的底部均固定连接有滑杆(16),所述滑杆(16)的外侧与定位盒(4)的内壁滑动连接。

6.根据权利要求5所述的一种建筑钢结构支撑件,其特征在于:所述定位盒(4)的内部开设有圆槽(17),所述滑杆(16)的外侧滑动连接在圆槽(17)的内部。
