专利号: 2023210224268
申请人: 杭州鹏驰五金机械有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 服装
更新日期:2024-11-20
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

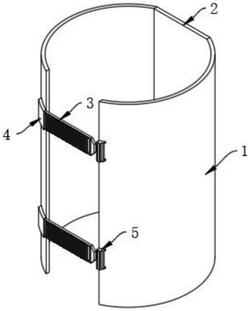

1.一种便于穿戴的儿童护膝,包括护膝主体(1)以及固定在护膝主体(1)侧壁的防护部(2),其特征在于,所述护膝主体(1)的两端分别对称固定有连接带(3)和连接扣(5),所述连接扣(5)的侧壁固定有凸起部(16),所述凸起部(16)中内嵌设置有定位板(19),且凸起部(16)的侧壁安装有拉板(18),所述拉板(18)的侧壁对称固定有伸缩杆(17),所述伸缩杆(17)伸入凸起部(16)的一端套设有弹簧(20),且伸缩杆(17)与定位板(19)固定连接,所述连接带(3)吻合插接在连接扣(5)中,且连接带(3)与定位板(19)相向的一侧面设置有相互卡接的定位齿(13)。

2.根据权利要求1所述的一种便于穿戴的儿童护膝,其特征在于,两个所述连接带(3)远离连接扣(5)的一端均固定连接有紧固部(4),所述紧固部(4)与护膝主体(1)固定连接。

3.根据权利要求2所述的一种便于穿戴的儿童护膝,其特征在于,所述连接带(3)伸入连接扣(5)的一端固定连接有锥形部(15),且连接带(3)的侧壁开设有凹槽(14)。

4.根据权利要求1所述的一种便于穿戴的儿童护膝,其特征在于,所述防护部(2)的两端均等距内嵌固定有刚性板(6),且防护部(2)的侧壁中心位置处开设有安装槽(11)。

5.根据权利要求4所述的一种便于穿戴的儿童护膝,其特征在于,所述安装槽(11)中设置有安装板(10),且安装槽(11)的内壁两侧均内嵌安装有金属螺纹管(7)。

6.根据权利要求5所述的一种便于穿戴的儿童护膝,其特征在于,所述安装板(10)的中心位置处内嵌固定有呈半球形结构的防护板(9),所述防护板(9)呈弧形结构的内壁粘接固定有弹性防护垫(12)。

7.根据权利要求6所述的一种便于穿戴的儿童护膝,其特征在于,所述安装板(10)吻合插接在安装槽(11)中,且安装板(10)的两端均与安装槽(11)的内壁抵接。

8.根据权利要求7所述的一种便于穿戴的儿童护膝,其特征在于,所述安装板(10)的侧壁对称安装有螺栓(8),两个所述螺栓(8)均穿过安装板(10)螺纹插接在金属螺纹管(7)中。

9.根据权利要求1所述的一种便于穿戴的儿童护膝,其特征在于,所述弹簧(20)内嵌设置在凸起部(16)中,且弹簧(20)的两端分别与凸起部(16)的内壁和定位板(19)固定连接。

10.根据权利要求1所述的一种便于穿戴的儿童护膝,其特征在于,所述连接扣(5)呈U型结构,且连接扣(5)的两端均与护膝主体(1)线接固定。
