专利号: 2023210246267
申请人: 湖南祥云钢化玻璃有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 磨削;抛光
更新日期:2025-01-09
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

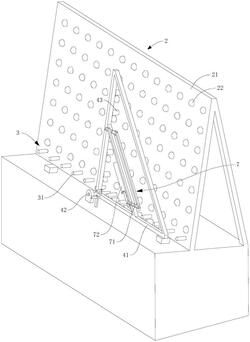

1.一种提高翻转稳定性的翻转机,其特征在于,包括机架(1)、滚动支撑装置(2)、翻转架(4)及安装于翻转架(4)上的压紧装置(7),滚动支撑装置(2)倾斜固定于机架(1)上,以供滚动支撑玻璃的一侧面,翻转架(4)可旋转地安装于机架(1)上且与滚动支撑装置(2)平行布置,滚动支撑装置(2)与翻转架(4)之间形成容纳玻璃的空间,压紧装置(7)包括平行四边形活动机构(71)及压紧驱动件(72),平行四边形活动机构(71)铰接于翻转架(4)上,压紧驱动件(72)安装于翻转架(4)上且与平行四边形活动机构(71)连接,以驱动平行四边形活动机构(71)变形,从而压紧位于翻转架(4)与滚动支撑装置(2)之间的玻璃。

2.根据权利要求1所述的提高翻转稳定性的翻转机,其特征在于,所述平行四边形活动机构(71)包括两根长杆及两根短杆,两根短杆分别平行铰接于两根长杆之间,形成平行四边形。

3.根据权利要求2所述的提高翻转稳定性的翻转机,其特征在于,两根长杆平行于翻转架(4)布置,两根短杆铰接于翻转架(4)上,靠近滚动支撑装置(2)一侧的长杆用以与玻璃接触实现压紧。

4.根据权利要求3所述的提高翻转稳定性的翻转机,其特征在于,靠近玻璃一侧的长杆上具有弹性垫条。

5.根据权利要求2所述的提高翻转稳定性的翻转机,其特征在于,所述压紧驱动件(72)的驱动端与长杆或短杆传动连接。

6.根据权利要求1所述的提高翻转稳定性的翻转机,其特征在于,所述压紧驱动件(72)采用伸缩式驱动件,伸缩式驱动件平行于翻转架(4)布置,伸缩式驱动件的伸缩端与平行四边形活动机构(71)连接。

7.根据权利要求6所述的提高翻转稳定性的翻转机,其特征在于,所述伸缩式驱动件采用气缸、液压缸或推杆电机。

8.根据权利要求6所述的提高翻转稳定性的翻转机,其特征在于,包括翻转驱动装置(5),翻转架(4)包括架体(41)、转轴(42)及转辊(43),架体(41)固定于转轴(42)上,转轴(42)可旋转地架设于机架(1)上,以带动架体(41)旋转,架体(41)的水平底边缘处及垂直侧边缘处分别安装有间隔分布的多个转辊(43),每个转辊(43)对应设于滚筒输送装置(3)的滚筒(31)之间的间隔处,翻转驱动装置(5)安装于机架(1)上,翻转驱动装置(5)的输出轴穿设于转轴(42)一端的轴孔内,以驱动转轴(42)旋转。

9.根据权利要求8所述的提高翻转稳定性的翻转机,其特征在于,所述架体(41)包括水平杆、垂直杆及连接杆,水平杆与垂直杆呈直角固定连接,水平杆与垂直杆的直角处固定于转轴(42)上,水平杆与垂直杆均安装有间隔布置的多个转辊(43),连接杆倾斜连接于水平杆与垂直杆之间,形成直角三角形结构。

10.根据权利要求8所述的提高翻转稳定性的翻转机,其特征在于,所述翻转架(4)上设置有用于检测翻转架(4)上承载的玻璃旋转至即将靠近滚筒(31)位置的第二感应器(15),以控制翻转驱动装置(5)减速从而将翻转架(4)上承载的玻璃轻放于滚筒(31)上。
