专利号: 2023210264636
申请人: 安徽荣丰铝业有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 水、废水、污水或污泥的处理
更新日期:2024-12-12
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

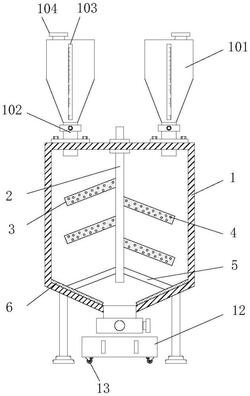

1.一种电镀废液化学还原处理装置,其特征在于:包括装置体(1),所述装置体(1)内顶端贯穿转动连接有传动轴(2),所述传动轴(2)外侧连接设置着搅拌叶片(3)和连接杆(5),所述连接杆(5)设置在搅拌叶片(3)的下方,所述搅拌叶片(3)上开设着通孔(4),所述连接杆(5)外端连接着刮板(6),所述传动轴(2)通过锥齿轮组(7)和电机(8)相连接,所述电机(8)设置在装置体(1)上端,所述装置体(1)上端靠近后侧贯穿设置着抽管(9),所述抽管(9)通过输液泵(10)和出管(11)相连接。

2.根据权利要求1所述的一种电镀废液化学还原处理装置,其特征在于:所述装置体(1)下方设置着收集盒(12),所述收集盒(12)的下端设置有滚轮(13),所述装置体(1)后侧设置着处理箱(14),所述处理箱(14)设置在出管(11)下方。

3.根据权利要求1所述的一种电镀废液化学还原处理装置,其特征在于:所述装置体(1)包括料罐(101),所述装置体(1)上方设置着料罐(101),所述料罐(101)下端连接有料管(102),所述料管(102)下端贯穿设置在装置体(1)内,所述料罐(101)侧面设置着刻度窗(103),所述料罐(101)上端设置着加料口(104)。

4.根据权利要求2所述的一种电镀废液化学还原处理装置,其特征在于:所述处理箱(14)包括第一通口槽(1401),所述处理箱(14)的后侧开设着第一通口槽(1401),所述处理箱(14)内后侧壁贯穿连接着导管(1409),所述处理箱(14)内壁设置着支块(1402),所述支块(1402)上放置着第一滤网(1403),所述第一滤网(1403)上贯穿设置着第一螺栓(1404),所述第一螺栓(1404)一端螺纹连接在支块(1402)上。

5.根据权利要求4所述的一种电镀废液化学还原处理装置,其特征在于:所述处理箱(14)还包括密封板(1405),所述第一滤网(1403)左侧贯穿处理箱(14)和密封板(1405)相连接,所述密封板(1405)和处理箱(14)左侧相接触,所述密封板(1405)侧面连接设置着安装耳(1406),所述安装耳(1406)上贯穿设置着手拧螺栓(1407),所述手拧螺栓(1407)一端螺纹连接在处理箱(14)上,所述处理箱(14)后侧和连接壳体(1408)相接触。

6.根据权利要求5所述的一种电镀废液化学还原处理装置,其特征在于:所述连接壳体(1408)包括第二通口槽(14081),所述连接壳体(1408)前侧开设着第二通口槽(14081)和第三通口槽(14082),所述第三通口槽(14082)设置在第二通口槽(14081)的下方,所述连接壳体(1408)内设置着第二滤网(14083),所述连接壳体(1408)侧面连接设置着固定板(14084),所述固定板(14084)上贯穿设置着第二螺栓(14085),所述第二螺栓(14085)一端螺纹连接在处理箱(14)上。
