专利号: 2023210353080
申请人: 清徐县汇通源新型建材有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 将固体从固体中分离;分选
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

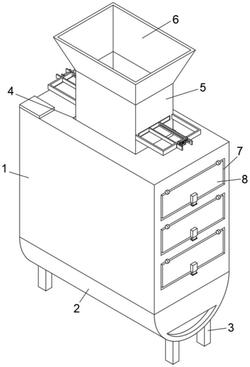

1.一种砂粉分离机,其特征在于,包括:

处理仓(1),所述处理仓(1)的顶面开设有进料孔(4),所述进料孔(4)的内部固定套接有进料管(5);

分离组件,所述分离组件设置在所述处理仓(1)的内部,用于分离砂石和石粉,所述分离组件包括:若干个筛网(13),若干个所述筛网(13)均活动套接在所述处理仓(1)的内部,所述处理仓(1)的内部两侧均固定安装有若干个支撑条(11),所述支撑条(11)的顶面固定安装有两个振动电机(12),所述振动电机(12)的振动轴的顶面与所述筛网(13)的底面固定连接,所述进料管(5)的两侧均开设有安装孔(15),所述安装孔(15)的内部活动套接有阻拦板(16),所述进料管(5)的两侧均固定安装有支撑架(17),所述阻拦板(16)的一侧固定安装有两个活动板(18),所述支撑架(17)的一侧开设有两个放置孔(30),所述活动板(18)与所述放置孔(30)活动套接,所述支撑架(17)的一侧固定安装有安装框(24),所述安装框(24)的内部活动套接有两个安装板(25),所述安装框(24)的内部固定安装有两个安装柱(26),所述安装柱(26)的外圆壁面固定套接有固定环(28),所述安装板(25)的一侧开设有两个圆形通孔,所述安装柱(26)的外圆壁面与所述圆形通孔的内圆壁面活动套接,所述安装柱(26)的外圆壁面活动套接有两个第二弹簧(27),所述第二弹簧(27)的一端与所述安装板(25)的一侧固定连接,所述第二弹簧(27)的另一端与所述固定环(28)的一端固定连接,所述安装框(24)的两侧均设置有支撑块(29),所述支撑块(29)的一侧固定安装有两个放置柱(32),所述放置柱(32)的一端与所述安装板(25)的一侧固定连接,所述安装框(24)的两侧均开设有活动孔(31),所述放置柱(32)的外圆壁面与所述活动孔(31)的内圆壁面活动套接,所述安装板(25)的一侧固定安装有限制柱(21),所述活动板(18)的一侧开设有若干个卡接槽(9),所述限制柱(21)的外圆壁面与所述卡接槽(9)的内圆壁面活动套接。

2.根据权利要求1所述的一种砂粉分离机,其特征在于:所述处理仓(1)的底面固定安装有落料仓(2),所述落料仓(2)的一端固定安装有驱动电机(10),所述落料仓(2)的一端开设有圆形通孔,所述驱动电机(10)的驱动轴的外圆壁面与所述圆形通孔的内圆壁面活动套接,所述驱动电机(10)的驱动轴的一端固定安装有输送绞龙(19),所述处理仓(1)的顶面固定安装有PLC控制器,所述驱动电机(10)和所述振动电机(12)均与所述PLC控制器电性连接。

3.根据权利要求1所述的一种砂粉分离机,其特征在于:所述处理仓(1)的一侧开设有若干个连接孔(7),所述连接孔(7)的内部活动套接有挡板(8),所述处理仓(1)的一侧固定安装有若干个合页,所述挡板(8)通过合页与所述处理仓(1)相连接。

4.根据权利要求2所述的一种砂粉分离机,其特征在于:所述落料仓(2)的一端开设有出料孔(20)。

5.根据权利要求3所述的一种砂粉分离机,其特征在于:所述挡板(8)的一侧固定安装有支撑盒(33),所述支撑盒(33)的内部活动套接有活动块(22),所述支撑盒(33)的内部固定安装有若干个第一弹簧(23),所述第一弹簧(23)的一端与所述活动块(22)的底面固定连接,所述处理仓(1)的一侧固定安装有若干个限制框(14),所述第一弹簧(23)与所述限制框(14)活动套接。

6.根据权利要求2所述的一种砂粉分离机,其特征在于:所述落料仓(2)的底面固定安装有若干个支撑腿(3)。

7.根据权利要求1所述的一种砂粉分离机,其特征在于:所述进料管(5)的顶面固定安装有进料斗(6)。
