专利号: 2023210353305
申请人: 鹤山城市建设(广东)有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 照明
更新日期:2024-02-28
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

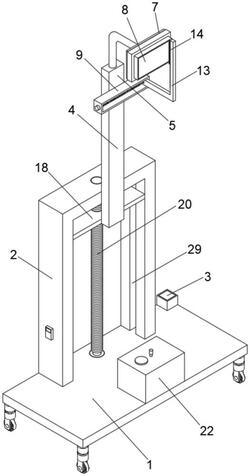

1.一种照明设备,其特征在于,包括:

移动板(1),所述移动板(1)的顶面固定安装有安装架(2),所述安装架(2)的一侧固定安装有PLC控制器,所述移动板(1)的底面固定安装有若干个自锁式万向轮;

照明组件,设置在所述安装架(2)的一侧,用于对建筑工地进行照明,所述照明组件包括:固定柱(4),所述固定柱(4)设置在所述安装架(2)的一侧,所述固定柱(4)的顶面设置有调节柱(5),所述调节柱(5)的一侧固定安装有安装板(7),所述安装板(7)的一侧固定安装有投光灯(8),所述调节柱(5)的一侧固定安装有操作仓(9),所述操作仓(9)的一侧开设有圆形通孔,所述圆形通孔的内圆壁面固定套接有步进电机(11),所述步进电机(11)与所述PLC控制器电性连接,所述操作仓(9)的内部设置有旋转柱(10),所述旋转柱(10)的外圆壁面开设有螺纹,所述旋转柱(10)与所述步进电机(11)的驱动轴固定安装,所述操作仓(9)的内部一侧开设有活动槽(12),所述旋转柱(10)与所述活动槽(12)活动套接,所述投光灯(8)的一侧设置有移动柱(13),所述移动柱(13)的内部一侧固定安装有清洁布(14),所述移动柱(13)的一侧开设有第一螺纹孔(15),所述旋转柱(10)与所述第一螺纹孔(15)螺纹连接,所述PLC控制器与所述投光灯(8)电性连接。

2.根据权利要求1所述的一种照明设备,其特征在于:所述移动板(1)的顶面开设有安装槽(16),所述安装槽(16)的内圆壁面固定套接有伺服电机(17),所述伺服电机(17)与所述PLC控制器电性连接,所述伺服电机(17)驱动轴的顶面固定安装有转动柱(20),所述转动柱(20)的外圆壁面开设有螺纹,所述安装架(2)的内部设置有活动板(18),所述活动板(18)的顶面开设有第二螺纹孔(19),所述第二螺纹孔(19)与所述转动柱(20)螺纹连接,所述固定柱(4)与所述活动板(18)固定安装,所述安装架(2)的顶面开设有圆形通孔,所述转动柱(20)与所述圆形通孔活动套接。

3.根据权利要求2所述的一种照明设备,其特征在于:所述固定柱(4)的顶面开设有固定槽(27),所述固定槽(27)的内圆壁面固定套接有驱动电机(28),所述调节柱(5)与所述驱动电机(28)的驱动轴固定安装,所述驱动电机(28)与所述PLC控制器电性连接。

4.根据权利要求3所述的一种照明设备,其特征在于:所述移动板(1)的顶面固定安装有蓄水箱(22),所述蓄水箱(22)的内部设置有微型潜水泵(23),所述微型潜水泵(23)出水口的外圆壁面固定套接有固定管(24),所述蓄水箱(22)的顶面开设有圆形通孔,所述固定管(24)与所述圆形通孔活动套接,所述固定管(24)的内圆壁面固定套接有雾化喷头(26),所述微型潜水泵(23)与所述PLC控制器电性连接。

5.根据权利要求2所述的一种照明设备,其特征在于:所述活动板(18)的两侧分别固定安装有限位块(21),所述安装架(2)的内部两侧分别开设有限位槽(29),所述限位块(21)与所述限位槽(29)活动套接。

6.根据权利要求4所述的一种照明设备,其特征在于:所述移动板(1)的顶面固定安装有蓄电池(3),所述蓄电池(3)与所述PLC控制器电性连接,所述蓄电池(3)与所述投光灯(8)电性连接,所述蓄电池(3)与所述步进电机(11)电性连接,所述蓄电池(3)与所述伺服电机(17)电性连接,所述蓄电池(3)与所述驱动电机(28)电性连接,所述蓄电池(3)与所述微型潜水泵(23)电性连接。

7.根据权利要求4所述的一种照明设备,其特征在于:所述蓄水箱(22)的顶面开设有注水孔(25),所述注水孔(25)的内部活动套接有密封盖(6)。
