专利号: 2023210383461
申请人: 四川旅游学院
专利类型:实用新型
专利状态:已下证
专利领域: 输送;包装;贮存;搬运薄的或细丝状材料
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

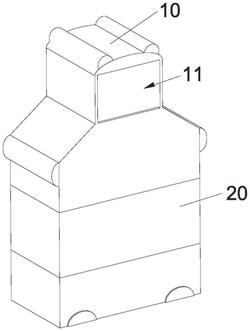

1.一种干湿垃圾分类的智慧垃圾桶,其特征在于,包括连通的投入桶体和分类桶体,该投入桶体分布于该分类桶体上侧,该投入桶体和该分类桶体之间配置有水平分布的翻转机构;该分类桶体内配置有干垃圾桶体和湿垃圾桶体;

该翻转机构包括矩形框体、双向翻转板以及分布于该双向翻转板两侧的一对翻转驱动组件,该矩形框体与该投入桶体的底部内表面固定连接;该双向翻转板靠近该干垃圾桶体的一端为干垃圾下翻端,该双向翻转板靠近该湿垃圾桶体的一端为湿垃圾下翻端;该干垃圾下翻端和该湿垃圾下翻端分别固定连接有转轴部;

当翻转驱动组件驱动该双向翻转板绕该干垃圾下翻端的转轴部转动时,该湿垃圾下翻端向下翻转,该投入桶体和该湿垃圾桶体连通;

当翻转驱动组件驱动该双向翻转板绕该湿垃圾下翻端的转轴部转动时,该干垃圾下翻端向下翻转,该投入桶体和该干垃圾桶体连通;

该投入桶体配置有投入口,该投入口内侧固定连接有图像采集摄像头;该双向翻转板上表面嵌设有湿度传感器。

2.根据权利要求1所述的干湿垃圾分类的智慧垃圾桶,其特征在于,该转轴部包括支撑梁,该支撑梁的两端固定连接支撑轴,该支撑轴端部固定连接有旋转圆柱,该旋转圆柱的圆周表面固定连接有弧形齿部;该翻转驱动组件包括齿轮、横向齿条和一对横向支撑条以及用于驱动该齿轮转动的电机,该电机与该矩形框体固定连接,该矩形框体内侧固定连接有用于支撑该横向齿条的支耳块,该横向齿条与该齿轮啮合,该横向齿条的端部与该横向支撑条的一端之间配置有竖向连接块,该横向支撑条远离该竖向连接块的一端支撑于该弧形齿部的下侧,该横向支撑条上表面固定连接有用于啮合该弧形齿部的推动齿条。

3.根据权利要求2所述的干湿垃圾分类的智慧垃圾桶,其特征在于,该矩形框体内固定连接有竖向定位板,该竖向定位板的下端凹设有用于卡接该支撑轴的圆弧槽。

4.根据权利要求2所述的干湿垃圾分类的智慧垃圾桶,其特征在于,该弧形齿部在该旋转圆柱的圆周表面由其底部延伸至其内侧。

5.根据权利要求1所述的干湿垃圾分类的智慧垃圾桶,其特征在于,该分类桶体内固定连接有竖向分隔板,该干垃圾桶体和该湿垃圾桶体分布于该竖向分隔板的两侧;当下翻后的该双向翻转板的下表面抵接于该竖向分隔板的顶部。

6.根据权利要求1或3所述的干湿垃圾分类的智慧垃圾桶,其特征在于,该投入口配置有电动翻盖,该投入桶体靠近该投入口的顶部配置有红外感应装置,该投入桶体内配置有控制器和电池,该投入桶体顶部表面覆有用于向电池充电的太阳能板。

7.根据权利要求1或3所述的干湿垃圾分类的智慧垃圾桶,其特征在于,该投入桶体的顶部内配置有GPS定位模块。
