专利号: 2023210473186
申请人: 中建中原建筑设计院有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 建筑物
更新日期:2024-04-20
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

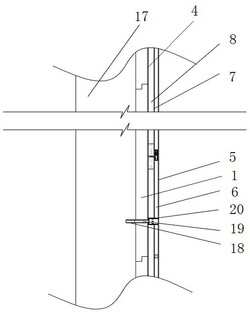

摘要:

权利要求书:

1.一种建筑无热桥外墙系统,其特征在于,包括:

保温层,包括若干个保温板,保温板的其中相邻的两个侧边设置有呈L形的上挡止条,保温板的另外两个侧边设置有呈L形的下挡止条,上挡止条与下挡止条在垂直于墙体的方向上挡止配合,且上挡止条与下挡止条的厚度之和与保温板的厚度相等;

密封层,包括若干条密封带,密封带对应保温板的远离墙体一侧的拼接缝分别沿水平方向和竖直方向设置;

装饰层,包括若干个装饰板,装饰板的靠近墙体的一侧设置有凹槽,凹槽内平行设置有呈矩形的支撑环,支撑环的靠近墙体的一侧设置有呈矩形的保温环,保温环靠近墙体的一侧伸出凹槽,用于抵压在密封层表面,支撑环的远离墙体的一侧设置有用于连接相邻两个装饰板的卡接组件;

隔热连接件,包括膨胀套、锚固钉和安装筒,膨胀套用于穿过保温板伸入到墙体内,膨胀套远离墙体的一侧同轴设置有卡接部,锚固钉用于锚固在膨胀套内,安装筒设置在装饰板的凹槽内,用于与卡接部卡接。

2.根据权利要求1所述的建筑无热桥外墙系统,其特征在于:所述卡接组件包括插接杆和插接筒,插接杆和插接筒分别对应设置在凹槽的相互平行的两内壁上,插接杆沿垂直于墙体的方向延伸,包括贯穿凹槽内壁的插接段和与凹槽内壁挡止配合的挡止段,凹槽的内壁上对应挡止段设置有限位筒,限位筒内设置有用于顶撑挡止段的顶撑弹簧。

3.根据权利要求2所述的建筑无热桥外墙系统,其特征在于:所述插接段的端部设置有弧形导向段。

4.根据权利要求1‑3任意一项所述的建筑无热桥外墙系统,其特征在于:所述卡接部上沿周向间隔设置有具有弹性的卡接块,所述安装筒上对应卡接块设置有卡接孔,卡接块与卡接孔卡接配合。

5.根据权利要求1‑3任意一项所述的建筑无热桥外墙系统,其特征在于:所述保温板的靠近墙体的一侧与墙体粘接。

6.根据权利要求1‑3任意一项所述的建筑无热桥外墙系统,其特征在于:所述保温板、上挡止条和下挡止条一体成型。

7.根据权利要求1‑3任意一项所述的建筑无热桥外墙系统,其特征在于:所述相邻两块装饰板的板缝之间涂布有防水密封胶。
