专利号: 2023210579176
申请人: 衢州市东巨康光电科技有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 测量;测试
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

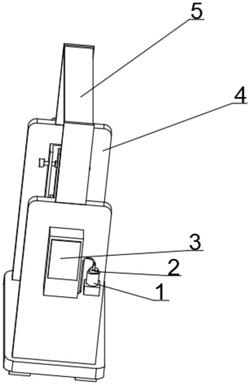

1.一种显示屏生产用测试机构,包括U形板(5)、U形架(4)和屏幕亮度计(3),其特征在于:所述U形架(4)一侧通过安装座安装有伺服电机(11),所述U形架(4)的另一侧通过螺钉安装有屏幕亮度计(3)且屏幕亮度计(3)的一端通过探头限位套(1)套设有检测探头(2),所述U形架(4)内两端分别设置有夹具A(8)和夹具B(13),所述夹具A(8)和夹具B(13)内两侧设置有夹板(9)且夹板(9)的外侧两端嵌设有轴承A(6),所述U形架(4)的顶部通过螺栓安装有U形板(5),所述U形板(5)内底部通过螺栓安装有工业相机(10)。

2.根据权利要求1所述的一种显示屏生产用测试机构,其特征在于:所述伺服电机(11)的一端通过螺钉安装有伺服电机控制器(12),所述伺服电机控制器(12)的输出端与伺服电机(11)的输入端通过导线构成电连接。

3.根据权利要求1所述的一种显示屏生产用测试机构,其特征在于:所述夹具A(8)和夹具B(13)的两侧均通过螺栓孔安装锁紧螺栓(7)且锁紧螺栓(7)的一端位于轴承A(6)内转动圈中。

4.根据权利要求1所述的一种显示屏生产用测试机构,其特征在于:所述U形架(4)内一侧嵌设有轴承B(14),所述夹具B(13)一端焊接定位轴(15)且定位轴(15)的一端位于轴承B(14)内转动圈中。

5.根据权利要求1所述的一种显示屏生产用测试机构,其特征在于:所述屏幕亮度计(3)通过导线连接检测探头(2)。
