专利号: 2023210640278
申请人: 重庆巨鼎玻璃有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 输送;包装;贮存;搬运薄的或细丝状材料
更新日期:2024-11-18
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

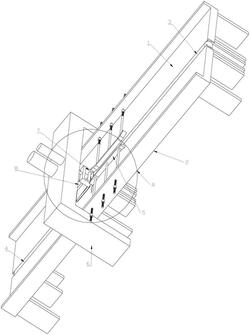

1.玻璃自动覆膜机,其特征在于,包括:第一支撑桌体(1)、第二支撑桌体(2)、第一传送带(3)、第二传送带(4)、导向装置(5)、龙门架(6)、包覆执行装置(7)以及冲切装置(8);

第一支撑桌体(1)顶层和第二支撑桌体(2)顶层均采用软性材料制成,第一支撑桌体(1)和第二支撑桌体(2)之间有形成传送间隙;

在传送间隙内安装有第一传送带(3)和第二传送带(4),第一传送带(3)和第二传送带(4)的传送方向在一条直线上,第一传送带(3)位于第二传送带(4)的后方,第一传送带(3)、第二传送带(4)顶面、第一支撑桌体(1)顶面和第二支撑桌体(2)顶面均用于支撑玻璃(9);

在第一支撑桌体(1)和第二支撑桌体(2)上均安装有导向装置(5),两导向装置(5)之间从Z方向上定位玻璃(9);

包覆执行装置(7)牵拉有包覆薄膜(10),包覆薄膜(10)从第一传送带(3)和第二传送带(4)之间穿过;

在地面上安装有龙门架(6),龙门架(6)横跨第一支撑桌体(1)和第二支撑桌体(2);

龙门架(6)上安装有冲切装置(8),冲切装置(8)对环绕在玻璃(9)外的包覆薄膜(10)进行切割。

2.根据权利要求1所述的玻璃自动覆膜机,其特征在于,包覆执行装置(7)包括:第一卷积辊(71)、第二卷积辊(72)、升降座(73)、涡卷弹簧(74)、升降气缸(75)以及旋转驱动机构;

第一卷积辊(71)卷积包覆薄膜(10)的未拉出段,第一卷积辊(71)能转动地安装在升降座(73)上,第一卷积辊(71)与升降座(73)之间安装有涡卷弹簧(74),涡卷弹簧(74)使得第一卷积辊(71)有收入包覆薄膜(10)的趋势,升降气缸(75)安装在龙门架(6)上,升降座(73)位于第一传送带(3)和第二传送带(4)上方;第一传送带(3)和第二传送带(4)的带体下方安装有第二卷积辊(72),第二卷积辊(72)用于卷积包覆薄膜(10)的剩余边缘,第二卷积辊(72)连接柱旋转驱动机构,第二卷积辊(72)能转动地安装在第二传送带(4)旁,旋转驱动机构安装在第二传送带(4)旁。

3.根据权利要求2所述的玻璃自动覆膜机,其特征在于,升降座(73)开设有供第一卷积辊(71)端部伸入的插孔,插孔内壁凸出形成有安装柱(76)以及环形筒(77),环形筒(77)与安装柱(76)之间有第一容纳间隙,环形筒(77)与第一卷积辊(71)内壁之间形成第二容纳间隙,第一容纳间隙和第二容纳间隙均供涡卷弹簧(74)置入。

4.根据权利要求3所述的玻璃自动覆膜机,其特征在于,第一支撑桌体(1)和第二支撑桌体(2)均开设有供包覆薄膜(10)穿过穿槽(11)。

5.根据权利要求1至4任意一项所述的玻璃自动覆膜机,其特征在于,冲切装置(8)包括:冲切座(81)、冲切刀(82)以及冲切气缸(83),冲切气缸(83)安装在龙门架(6)上,冲切气缸(83)的活塞杆固定至冲切座(81),冲切座(81)固定至位于第二传送带(4)输入端上方的冲切刀(82),冲切刀(82)用于对包覆薄膜(10)边缘进行切割。

6.根据权利要求5所述的玻璃自动覆膜机,其特征在于,冲切刀(82)为U型结构。
