专利号: 2023210709911
申请人: 河南工学院
专利类型:实用新型
专利状态:已下证
专利领域: 磨削;抛光
更新日期:2024-05-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

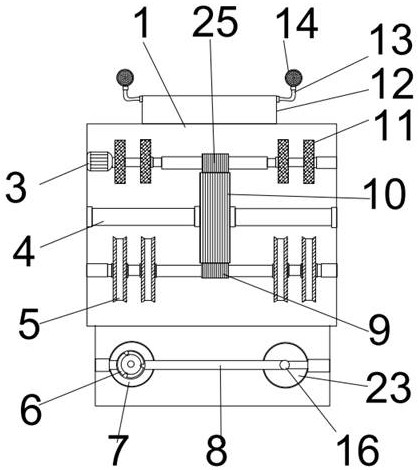

1.一种起重机轨道清洁装置,其特征在于:包括移动机构(24)和保洁箱(1),所述保洁箱(1)的顶端设置了水箱(12),所述保洁箱(1)的内部通过连杆安装了打磨轮(11),所述打磨轮(11)的一端安装有保洁电机(3),且打磨轮(11)的一端与保洁电机(3)的输出端连接,所述打磨轮(11)之间的连杆上设置有齿轮三(25),所述齿轮三(25)啮合有齿轮二(10),所述保洁箱(1)内部的中间设置有支撑杆(4),且支撑杆(4)两端延伸通过螺栓固定连接在保洁箱(1)内部,所述齿轮二(10)套设在支撑杆(4)中间,所述齿轮二(10)啮合有齿轮一(9),所述齿轮一(9)设置在保洁箱(1)的内部连杆上,且连杆上通过螺栓固定安装有保洁刷(5)。

2.根据权利要求1所述的一种起重机轨道清洁装置,其特征在于:所述保洁箱(1)的内部的一端通过连杆安装有风机电机(6),所述风机电机(6)的输出端安装有主动轮(26),所述主动轮(26)的顶部安装有风机一(7),且主动轮(26)的侧部设置有从动轮(16),所述主动轮(26)与从动轮(16)通过皮带(8)连接,所述从动轮(16)的顶部设置有风机二(23)。

3.根据权利要求1所述的一种起重机轨道清洁装置,其特征在于:所述水箱(12)的内部设置有水泵(15)安装在水箱(12)的内壁上,所述水泵(15)通过软管与水箱(12)的水管(13)连接,所述水管(13)的顶端设置有喷头(14)。

4.根据权利要求1所述的一种起重机轨道清洁装置,其特征在于:所述移动机构(24)上设置有支撑架(27),所述支撑架(27)的底部设置有电磁铁机构(18),所述保洁箱(1)对应电磁铁机构(18)的顶部位置设置有吸合片(21)。

5.根据权利要求4所述的一种起重机轨道清洁装置,其特征在于:所述支撑架(27)上设置有升降机构(2),所述升降机构(2)的顶端通过螺栓安装有升降电机(19),且升降电机(19)的输出端与升降机构(2)固定连接,所述升降机构(2)中设置有升降绳(22),且升降绳(22)的底端与保洁箱(1)固定连接。

6.根据权利要求4所述的一种起重机轨道清洁装置,其特征在于:所述支撑架(27)的两端底部设置有滚轮(20),所述支撑架(27)一端对应滚轮(20)的位置通过螺栓安装有移动电机(17)。
