专利号: 2023210741141
申请人: 河南省仁邦再生资源有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 固体废物的处理;被污染土壤的再生〔3,6〕
更新日期:2024-08-16
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

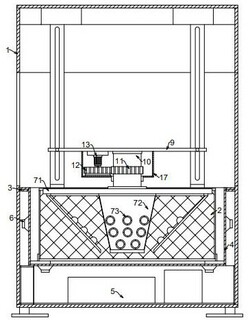

1.一种用于废旧金属回收的除杂机,其特征在于,包括外机壳和以及用于放置废旧金属的承装框,所述外机壳的内底部设置有支架,支架上安装有水浴槽,所述承装框活动设置于水浴槽内,所述外机壳内还安装有超声波发生器,所述水浴槽上对应安装有超声波振子,所述超声波发生器与超声波振子电性连接,所述外机壳的内部还安装有翻动部,以及驱动所述翻动部在竖直方向活动的升降组件,以及驱动所述翻动部水平旋转的旋转组件,所述翻动部设置于水浴槽的上方,且其水平投影置于承装框内。

2.根据权利要求1所述的一种用于废旧金属回收的除杂机,其特征在于:所述翻动部包括支撑板和设置于支撑板下表面的拨动件,所述拨动件设置有四块,四块所述拨动件对应设置于支撑板的四边,各所述拨动件的下端分别向内侧倾斜。

3.根据权利要求2所述的一种用于废旧金属回收的除杂机,其特征在于:各所述拨动件的相对的一表面分别设置有若干个半球形凸起,所述半球形凸起均匀分布于拨动件延伸至水浴槽内的一端。

4.根据权利要求2所述的一种用于废旧金属回收的除杂机,其特征在于:所述升降组件包括安装在外机壳内侧壁上的丝杆升降机,以及与丝杆升降机相连接的升降板,以驱动所述升降板在竖直方向活动,所述旋转组件安装在升降板上,并与支撑板相连接。

5.根据权利要求4所述的一种用于废旧金属回收的除杂机,其特征在于:所述旋转组件包括安装在升降板下表面并向下延伸的转轴,所述支撑板与转轴相连接,通过转轴带动旋转,还包括设置在转轴表面的从动齿圈,以及安装在升降板底部,与从动齿圈相啮合的主动齿轮,以及驱动所述主动齿轮旋转的电机。

6.根据权利要求4所述的一种用于废旧金属回收的除杂机,其特征在于:所述升降组件还包括与丝杆升降机配合设置的滑杆和滑块,所述滑杆设置于与丝杆升降机相对的一侧,所述滑块套设在滑杆上,并与升降板相连接。

7.根据权利要求5所述的一种用于废旧金属回收的除杂机,其特征在于:所述升降板的下表面设置有防护壳,所述电机、主动齿轮和从动齿圈均容置于防护壳内,所述防护壳下表面开设有贯穿孔,转轴通过贯穿孔并向下延伸,所述转轴与贯穿孔之间设置有轴承。
