专利号: 2023210792923
专利类型:实用新型
专利状态:未下证
专利领域: 暂无
更新日期:2023-10-15
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

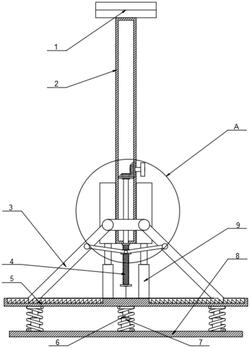

1.一种钢结构建筑施工用支撑装置,其特征在于,包括:

支柱(2),所述支柱(2)两侧固定连接有固定块(10),所述固定块(10)上铰接有支撑杆(3),所述支柱(2)底部设置有一对一号伸缩杆(9),所述一号伸缩杆(9)底部设置有卡板(5),所述支撑杆(3)远离固定块(10)一端卡接于卡板(5)内,所述卡板(5)底部设置有缓冲机构;

调节机构,所述调节机构包括转动连接于支柱(2)底部的螺纹杆(4),所述支柱(2)内底部设置有转动杆,所述转动杆贯穿支柱(2)底部并与螺纹杆(4)固定连接,所述螺纹杆(4)上螺纹连接有螺母(12),所述螺母(12)上转动连接有两根连接杆(11),所述连接杆(11)远离螺母(12)一端与支撑杆(3)转动连接。

2.根据权利要求1所述的一种钢结构建筑施工用支撑装置,其特征在于,其中:所述缓冲机构包括等距固定连接于卡板(5)底部的三个二号伸缩杆(7),所述二号伸缩杆(7)外部套接有缓冲弹簧(6),所述二号伸缩杆(7)底部固定连接有缓冲板(8)。

3.根据权利要求1所述的一种钢结构建筑施工用支撑装置,其特征在于,其中:所述支柱(2)顶部固定连接有承压块(1),所述承压块(1)顶部设置有橡胶缓冲垫。

4.根据权利要求1所述的一种钢结构建筑施工用支撑装置,其特征在于,其中:所述转动杆顶部固定连接有从动锥齿轮(16),所述支柱(2)侧壁上转动连接有主动锥齿轮(15),所述主动锥齿轮(15)与从动锥齿轮(16)相互啮合。

5.根据权利要求1所述的一种钢结构建筑施工用支撑装置,其特征在于,其中:所述主动锥齿轮(15)的转轴贯穿支柱(2)内壁固定连接有转动把手(14)。

6.根据权利要求1所述的一种钢结构建筑施工用支撑装置,其特征在于,其中:所述支柱(2)两侧的固定块(10)之间通过连接板(13)固定连接。
