专利号: 202321090469X
专利类型:实用新型
专利状态:未下证
专利领域: 暂无
更新日期:2023-12-08
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

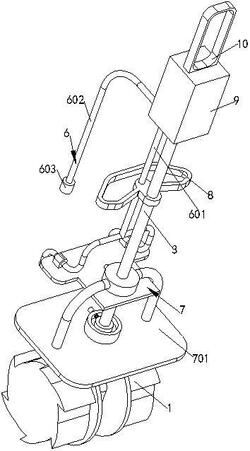

1.一种水泥砂浆搅拌机,其特征在于,包括:

两个对称设置的搅拌轮(1),所述搅拌轮(1)用于搅拌水泥砂浆的原料;

电机(2),所述电机(2)用于向两个所述搅拌轮(1)提供转动的动力,所述电机(2)的表面固定安装有空管(3),所述空管(3)的另一端固定安装有保护箱(4);传动机构(5),所述传动机构(5)设置于所述空管(3)和所述保护箱(4)的内部,所述传动机构(5)用于连接所述保护箱(4)和两个所述搅拌轮(1)且将所述电机(2)输出端转动的运动趋势传递给两个所述搅拌轮(1);

出水系统(6),所述出水系统(6)用于向两个所述搅拌轮(1)表面喷洒水;

调整机构(7),所述调整机构(7)用于调整所述出水系统(6)在所述空管(3)长度向的位置。

2.根据权利要求1所述的一种水泥砂浆搅拌机,其特征在于,所述传动机构(5)包括滑动插接于所述空管(3)内壁的驱动杆(501),所述电机(2)的输出端固定安装于所述驱动杆(501)的一端,所述驱动杆(501)的另一端固定安装有第一斜齿轮(502),所述第一斜齿轮(502)的表面啮合有两个第二斜齿轮(503),两个所述第二斜齿轮(503)的表面均固定安装有传动杆(504),两个所述传动杆(504)另一端分别转动贯穿于所述保护箱(4)内壁的两侧且分别固定安装于两个搅拌轮(1)的表面。

3.根据权利要求1所述的一种水泥砂浆搅拌机,其特征在于,所述出水系统(6)包括设置于两个所述搅拌轮(1)上方的弯曲管(601),所述弯曲管(601)设置有两个出水口,所述弯曲管(601)的顶部固定连通有波纹管(602),所述波纹管(602)的另一端固定安装有水嘴(603)。

4.根据权利要求3所述的一种水泥砂浆搅拌机,其特征在于,所述调整机构(7)包括固定套接于所述空管(3)表面的挡板(701),所述挡板(701)的表面固定安装有两个连接管(702),所述空管(3)的表面固定套接有连接块(703)和连接板(704),两个所述连接管(702)的另一端均固定安装于所述连接块(703)的表面,所述弯曲管(601)的表面固定安装于所述连接板(704)的顶部,所述连接板(704)的顶部和底部均固定安装有插环(705),所述挡板(701)和所述连接块(703)的表面均开设有插槽,其中一个所述插环(705)的一端滑动插接于其中一个所述插槽的内壁,所述挡板(701)和所述连接块(703)的表面均螺纹插接有限位螺栓(706),其中一个所述限位螺栓(706)的一端螺纹插接于其中一个所述插环(705)的表面。

5.根据权利要求3所述的一种水泥砂浆搅拌机,其特征在于,所述空管(3)的表面固定套接有把手(8),所述弯曲管(601)的表面滑动插接于所述把手(8)的表面。

6.根据权利要求1所述的一种水泥砂浆搅拌机,其特征在于,所述电机(2)的表面固定安装有保护壳(9),所述保护壳(9)固定套接于所述空管(3)的表面,所述保护壳(9)的一端固定安装有拉板(10)。
