专利号: 2023210951900
专利类型:实用新型
专利状态:未下证
专利领域: 暂无
更新日期:2023-11-27
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

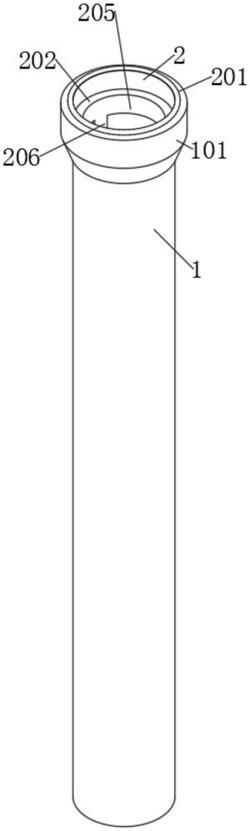

1.一种防渗漏污水管道结构,其特征在于,包括:主体(1);所述主体(1)为污水管道结构本体,主体(1)为PVC材质,主体(1)的内部固定有均匀排列的外件(105),外件(105)通过连接件(104)连接有导件(103),导件(103)的底部固定有内环(102),内环(102)为圆环状结构,内环(102)为金属材质,内环(102)的外部涂抹有防锈防腐涂层;密封件(2),所述密封件(2)为圆环状结构,密封件(2)为柔性橡胶材质,密封件(2)处于主体(1)的顶端,密封件(2)的顶端固定有密封环(201),密封环(201)为柔性橡胶材质,密封环(201)为中空结构。

2.如权利要求1所述一种防渗漏污水管道结构,其特征在于,所述主体(1)的顶端设有连接头(101),连接头(101)为圆环状结构,连接头(101)的内部嵌入与密封件(2),外件(105)为圆环状结构,外件(105)为金属材质,外件(105)的外部涂抹有防锈防腐涂层。

3.如权利要求1所述一种防渗漏污水管道结构,其特征在于,所述外件(105)的内侧固定有环状排列的连接件(104),连接件(104)为矩形结构,连接件(104)的顶端为楔形结构,连接件(104)为金属材质,连接件(104)的外部涂抹有防腐防锈涂层,连接件(104)的顶端与导件(103)固定连接,导件(103)为圆环状结构,导件(103)为漏斗状结构。

4.如权利要求1所述一种防渗漏污水管道结构,其特征在于,所述密封件(2)的底部固定有内件(202),内件(202)为圆环状结构,内件(202)为柔性橡胶材质,内件(202)的内部设有两个内孔(203),内孔(203)为圆环状结构,内孔(203)的截面为圆形结构。

5.如权利要求4所述一种防渗漏污水管道结构,其特征在于,所述内件(202)的底部外侧设有辅助件(204),辅助件(204)为柔性橡胶材质,辅助件(204)为圆环状结构,辅助件(204)的截面为楔形结构,辅助件(204)的内侧设有环状凹槽,内件(202)的底部内侧固定有移动件(205),移动件(205)为圆环状结构,移动件(205)为PVC材质。

6.如权利要求5所述一种防渗漏污水管道结构,其特征在于,所述移动件(205)的底部两侧分别固定有一个连接板(206),连接板(206)为弧形板状结构,连接板(206)为PVC材质,连接板(206)共设有两个,每个连接板(206)的底端内侧固定有一个支撑杆(207),支撑杆(207)为柔性塑料材质,两个支撑杆(207)的内侧固定有一个受力件(208),受力件(208)为圆形结构,受力件(208)的内部设有锥形槽。
