专利号: 2023211055680
专利类型:实用新型
专利状态:未下证
专利领域: 暂无
更新日期:2023-09-25
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

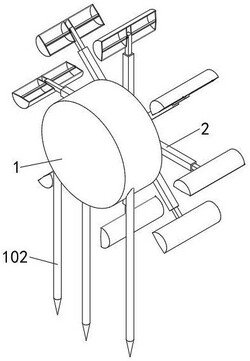

1.水利站近岸波浪发电装置,包括:发电组件(1)和转动组件(2),其特征在于:发电组件(1)包括外壳(101),外壳(101)底部设有三个用于固定的安装杆(102),外壳(101)内设有发电机(103),发电机(103)的输入轴卡接有可自适应水面高度的转动组件(2),外壳(101)与发电机(103)的输入轴连接处设有油封轴承。

2.根据权利要求1所述水利站近岸波浪发电装置,其特征在于:转动组件(2)包括转动筒(201),转动筒(201)中部贯穿设有连接孔(202),连接孔(202)与发电机(103)的输入轴卡接,转动筒(201)外壁均匀设有八个连接方槽(204),连接方槽(204)顶部两侧均开设有卡接槽(205),连接方槽(204)内部均插接有连接筒(206),连接筒(206)两侧外壁均固定连接有与卡接槽(205)卡接的卡接块(261),转动筒(201)外壁顶端均通过螺纹连接有固定盖(203),连接筒(206)的内部均套接有伸缩杆(207),伸缩杆(207)顶部均开设有贯穿的转动孔(271),转动孔(271)的外围开设有转动槽(272),转动槽(272)呈270°的环形设置,伸缩杆(207)的端部设有轻质的叶片(208),叶片(208)呈半圆柱壳状,叶片(208)之间设有连接两端的转动杆(281),转动杆(281)与转动孔(271)转动连接,转动杆(281)一侧设有平行的与叶片(208)两端连接的卡接杆(282),卡接杆(282)与转动槽(272)连接,叶片(208)靠近伸缩杆(207)的中部开设有凹槽(283)。

3.根据权利要求2所述水利站近岸波浪发电装置,其特征在于:伸缩杆(207)与连接筒(206)之间间隙设有光滑层。

4.根据权利要求3所述水利站近岸波浪发电装置,其特征在于:伸缩杆(207)底端与连接筒(206)的顶端分别设有限位环。

5.根据权利要求4所述水利站近岸波浪发电装置,其特征在于:发电机(103)包括转轴、磁铁转盘、磁铁、固定盘和线圈,若干圆柱状线圈呈环形整列固定与固定盘内侧表面,两个固定盘之间通过螺栓连接,另一个固定盘中部通过轴承设有转轴,转轴内侧一端设有磁铁转盘,磁铁转盘靠近线圈的一侧表面呈环形整列设有若干圆柱状磁铁。

6.根据权利要求5所述水利站近岸波浪发电装置,其特征在于:固定盘与外壳(101)固定连接。

7.根据权利要求6所述水利站近岸波浪发电装置,其特征在于:若干线圈通过串联的方式连接。
