专利号: 2023211156554
专利类型:实用新型
专利状态:未下证
专利领域: 暂无
更新日期:2024-03-14
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

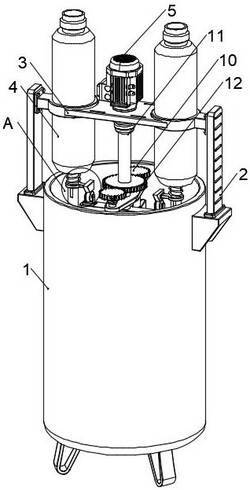

1.一种糯米黄酒发酵装置,其特征在于,所述糯米黄酒发酵装置包括:

混合桶(1),所述混合桶(1)上固定安装有呈对称设置的固定板(2),所述固定板(2)之间固定有横板(3);

储料罐(4),固定安装在所述横板(3)上且呈对称设置,两个所述储料罐(4)分别用于盛放黄酒发酵所需的麦曲和水;

搅拌叶(9),对称设置在所述混合桶(1)内,所述横板(3)上设置有与所述搅拌叶(9)连接的驱动机构,所述驱动机构能够驱动所述搅拌叶(9)运动的同时自身发生转动;

间歇下料机构,设置在所述储料罐(4)上,所述混合桶(1)内设置有与所述驱动机构和所述间歇下料机构连接的触发组件,所述驱动机构能够通过所述触发组件驱动所述间歇下料机构运动,以将所述储料罐(4)内的物料输送至所述混合桶(1)内。

2.根据权利要求1所述的一种糯米黄酒发酵装置,其特征在于,所述驱动机构包括固定安装在所述横板(3)上的电机(5),所述混合桶(1)内转动安装有与所述电机(5)输出轴连接的传动杆(6),所述混合桶(1)内设置有与所述传动杆(6)连接的支撑组件,所述支撑组件与所述搅拌叶(9)连接,所述传动杆(6)与所述触发组件连接。

3.根据权利要求2所述的一种糯米黄酒发酵装置,其特征在于,所述支撑组件包括固定安装在所述传动杆(6)上的承接板(7),所述承接板(7)上转动安装有转动杆(8),所述混合桶(1)内设置有与所述转动杆(8)连接的齿合结构,所述转动杆(8)与所述搅拌叶(9)固定连接。

4.根据权利要求3所述的一种糯米黄酒发酵装置,其特征在于,所述齿合结构包括固定安装在所述转动杆(8)上的小齿轮(10),所述横板(3)上固定安装有中空杆(11),所述中空杆(11)远离所述横板(3)的一端固定有大齿轮(12),所述大齿轮(12)与所述小齿轮(10)啮合。

5.根据权利要求4所述的一种糯米黄酒发酵装置,其特征在于,所述间歇下料机构包括固定安装在所述储料罐(4)底部的输送管(15),所述输送管(15)侧壁开设有卡槽(16),所述储料罐(4)上设置有与所述输送管(15)连接的输送组件,所述输送组件与所述触发组件连接。

6.根据权利要求5所述的一种糯米黄酒发酵装置,其特征在于,所述输送组件包括活动安装在所述输送管(15)内且贯穿所述储料罐(4)的导流管(17),所述导流管(17)侧壁上开设有出料孔(19),所述导流管(17)远离所述混合桶(1)的一端固定有密封垫(18),所述混合桶(1)上设置有与所述导流管(17)和所述输送管(15)连接的复位结构,所述复位结构与所述触发组件连接。

7.根据权利要求6所述的一种糯米黄酒发酵装置,其特征在于,所述复位结构包括固定安装在所述导流管(17)上且套设在所述输送管(15)上的限位环(20),所述输送管(15)上套设有与所述限位环(20)抵接的弹簧(22),所述限位环(20)与所述触发组件连接,所述限位环(20)与所述卡槽(16)卡合。

8.根据权利要求7所述的一种糯米黄酒发酵装置,其特征在于,所述触发组件包括固定安装在所述传动杆(6)上的支撑板(13),所述支撑板(13)上固定安装有呈对称设置的限位轮(14),所述限位环(20)上固定有与所述限位轮(14)抵接的限位板(21)。
