专利号: 2023211168212
申请人: 陕西通洁农林废弃物综合利用有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 将固体从固体中分离;分选
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

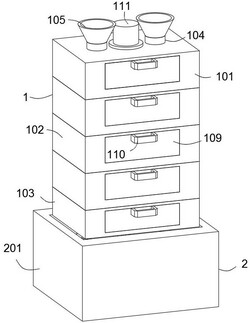

1.一种有机肥筛选机,包括筛分机构(1),以及安装于筛分机构(1)顶部中心位置的搅拌电机(111);

所述筛分机构(1)的底部设置由震动机构(2),且震动机构(2)的内部设置有震动电机(207);

其特征在于,还包括:

所述筛分机构(1)包括顶部筛分箱(101),所述顶部筛分箱(101)的底部固定连接有若干中部筛分箱(102),所述中部筛分箱(102)的底部固定连接有底部筛分箱(103);

其中,顶部筛分箱(101)的顶部两侧对称安装有顶部连接管(104),所述顶部连接管(104)的顶部固定连接有入料斗(105);

其中,顶部筛分箱(101)、中部筛分箱(102)和底部筛分箱(103)的内部均开设有搅拌槽(106)。

2.根据权利要求1所述的一种有机肥筛选机,其特征在于:所述搅拌槽(106)的底部固定连接有筛分网(107),所述搅拌槽(106)的正面开设有闭合滑槽(108),所述闭合滑槽(108)的内部卡合连接有闭合插块(109),所述闭合插块(109)的正面固定安装有推拉把手(110)。

3.根据权利要求2所述的一种有机肥筛选机,其特征在于:所述搅拌电机(111)固定安装在顶部筛分箱(101)的顶部中心位置,所述搅拌电机(111)的输出端固定连接有搅拌转动杆(112),所述搅拌转动杆(112)的中部两侧对称安装有若干筛分搅拌叶(113),所述搅拌转动杆(112)与筛分网(107)转动连接,所述搅拌转动杆(112)分别与顶部筛分箱(101)、中部筛分箱(102)和底部筛分箱(103)转动连接。

4.根据权利要求1所述的一种有机肥筛选机,其特征在于:所述震动机构(2)包括震动底座(201),所述震动底座(201)的内部开设有震动滑槽(202),所述震动滑槽(202)的底部四周对称安装有稳定连接板(203),所述稳定连接板(203)的顶部固定连接有弹簧伸缩杆(204),所述弹簧伸缩杆(204)的外侧滑动连接有阻尼弹簧(205),所述阻尼弹簧(205)的顶部固定连接有弹簧连接片(206)。

5.根据权利要求4所述的一种有机肥筛选机,其特征在于:所述震动电机(207)固定安装在震动底座(201)的内部,所述震动电机(207)的输出端固定连接有震动转盘(208),所述震动转盘(208)远离震动电机(207)的一侧固定连接有震动转轴(209),所述震动转轴(209)的外侧转动连接有转动套(210),所述转动套(210)的顶部固定连接有震动连接杆(211),所述震动连接杆(211)的顶部内侧转动连接有顶部转动轴(212),所述顶部转动轴(212)的外侧转动连接有转动支座(213)。

6.根据权利要求5所述的一种有机肥筛选机,其特征在于:所述弹簧连接片(206)与弹簧伸缩杆(204)固定连接,所述稳定连接板(203)与阻尼弹簧(205)固定连接,所述转动支座(213)通过顶部转动轴(212)与震动连接杆(211)转动连接。

7.根据权利要求3所述的一种有机肥筛选机,其特征在于:所述底部筛分箱(103)分别与转动支座(213)和弹簧连接片(206)固定连接,所述底部筛分箱(103)通过弹簧伸缩杆(204)和阻尼弹簧(205)与震动底座(201)滑动连接,所述筛分搅拌叶(113)与筛分网(107)的顶部贴合连接。
