专利号: 202321117637X
申请人: 郴州贵享科技服务有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 家具;家庭用的物品或设备;咖啡磨;香料磨;一般吸尘器
更新日期:2024-06-15
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

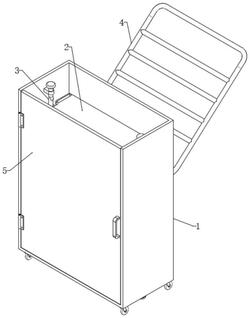

1.一种酒店洗涤品运输柜,其特征在于:包括箱体(1)和多组承托板(2),多组承托板(2)竖向排列于所述箱体(1)内部,且所述箱体(1)两侧设置有两组支撑承托板(2)的定位轴(3);

所述承托板(2)与所述定位轴(3)竖向滑动配合,且所述定位轴(3)靠近所述承托板(2)一侧设置有多组竖向均匀排列的锁槽(301),所述锁槽(301)底侧为向下延伸的斜槽结构,所述承托板(2)底部固定有滑框(201),该滑框(201)内部横向滑动配合有能够卡接于所述锁槽(301)内的锁杆(204),所述锁杆(204)另一端固定有横向延伸的撑杆(205),所述承托板(2)底部固定有引导撑杆(205)横向滑动的滑移座(206),所述撑杆(205)外侧套设有顶推锁杆(204)抵紧于卡槽内的弹簧(205a)。

2.根据权利要求1所述一种酒店洗涤品运输柜,其特征在于:所述锁杆(204)外端面为贴合所述锁槽(301)内侧的斜面结构,所述锁杆(204)为矩形长条,且所述滑框(201)为约束所述锁杆(204)横向滑移的矩形方框结构。

3.根据权利要求2所述一种酒店洗涤品运输柜,其特征在于:所述承托板(2)底部前后侧均设置有转动耳,且两组转动耳中部转动配合有纵向延伸的操作杆(208),所述操作杆(208)中部两侧固定有两组连接到所述撑杆(205)端部的拉绳(207),所述操作杆(208)前端部固定有握把(208a)。

4.根据权利要求3所述一种酒店洗涤品运输柜,其特征在于:所述承托板(2)两侧固定有两组套设于所述定位轴(3)外侧的滑套(202),所述承托板(2)通过该滑套(202)与所述定位轴(3)竖向滑动配合,所述滑套(202)前后侧的所述承托板(2)四角均竖向贯穿有握持槽(203)。

5.根据权利要求4所述一种酒店洗涤品运输柜,其特征在于:所述承托板(2)下方设置有防护罩(7),所述防护罩(7)前后侧分别延伸到所述操作杆(208)两端并固定于所述承托板(2)底侧,所述防护罩(7)顶部前后侧均纵向贯通有容纳操作杆(208)穿出的辅助槽(701)。

6.根据权利要求5所述一种酒店洗涤品运输柜,其特征在于:所述箱体(1)内部两侧设置有两组支撑定位轴(3)旋转的转动座(101),两组定位轴(3)顶端均固定有旋钮(302)。

7.根据权利要求6所述一种酒店洗涤品运输柜,其特征在于:两组所述定位轴(3)底端均向下穿出所述箱体(1),且所述定位轴(3)与所述箱体(1)通过轴承转动配合,两组所述定位轴(3)底端均固定有皮带轮结构的同步轮(303),两组同步轮(303)外侧传动连接有同步带(6)。
