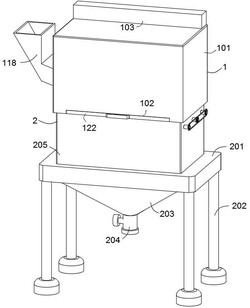

1.一种有机肥造粒设备,包括造粒机构(1),以及安装于造粒机构(1)顶部一侧的挤压电机(104);
所述造粒机构(1)的底部设置有切割收集机构(2),且切割收集机构(2)的顶部一侧设置有切割电机(206);
其特征在于,还包括:
所述造粒机构(1)包括造粒箱(101),所述造粒箱(101)的正面底部位置开设有造粒滑槽(102),所述造粒箱(101)的顶部固定安装有电机罩(103),所述挤压电机(104)固定安装在电机罩(103)的中部;
其中,挤压电机(104)的输出端固定连接有挤压主动轮(105),所述挤压主动轮(105)的外侧啮合连接有挤压传动带(106);
其中,挤压传动带(106)的内部两侧对称啮合连接有挤压从动轮(107),两个所述挤压从动轮(107)的底部均固定连接有齿轮转动轴(108)。
2.根据权利要求1所述的一种有机肥造粒设备,其特征在于:所述造粒箱(101)的顶部对称安装有转动轴套(109),两个所述齿轮转动轴(108)的底部均固定连接有挤压螺纹杆(110),两个所述挤压螺纹杆(110)的中部均螺纹连接有挤压螺纹套(111),两个所述挤压螺纹套(111)之间固定连接有升降平台(112),所述升降平台(112)远离挤压螺纹套(111)的一侧对称安装有挤压滑动套(113),所述挤压滑动套(113)的内部滑动连接有挤压滑动杆(114)。
3.根据权利要求2所述的一种有机肥造粒设备,其特征在于:所述升降平台(112)的底部四周对称安装有阻尼弹簧(115),所述阻尼弹簧(115)的内部滑动连接有弹簧伸缩杆(116),所述弹簧伸缩杆(116)的底部固定连接有挤压板(117),所述造粒箱(101)的一侧固定连接有入料斗(118),所述入料斗(118)的底部一侧固定连接有入料斜板(119),所述入料斜板(119)的前后两侧对称安装有限位板(120)。
4.根据权利要求3所述的一种有机肥造粒设备,其特征在于:所述造粒箱(101)的底部内侧固定安装有造粒安装架(121),所述造粒安装架(121)的内部滑动连接有造粒模板(122),所述入料斜板(119)固定安装在造粒安装架(121)的顶部一侧,所述齿轮转动轴(108)贯穿转动轴套(109)与挤压螺纹杆(110)固定连接。
5.根据权利要求1所述的一种有机肥造粒设备,其特征在于:所述切割收集机构(2)包括工作台(201),所述工作台(201)的底部四周对称安装有支撑腿(202),所述工作台(201)的底部中心位置固定安装有收集斗(203),所述收集斗(203)的底部设置有放料阀(204),所述工作台(201)的顶部固定连接有切割箱(205),所述切割电机(206)固定安装在切割箱(205)的顶部一侧。
6.根据权利要求5所述的一种有机肥造粒设备,其特征在于:所述切割电机(206)的输出端固定连接有切割主动轮(207),所述切割主动轮(207)的外侧啮合连接有切割传动带(208),所述切割传动带(208)的内部两侧对称啮合连接有切割从动轮(209),两个所述切割从动轮(209)的一侧均固定连接有切割转轴(210),两个所述切割转轴(210)的一侧均固定连接有切割螺纹杆(211)。
7.根据权利要求6所述的一种有机肥造粒设备,其特征在于:两个所述切割螺纹杆(211)的中部对称螺纹连接有切割螺纹板(212),所述切割螺纹板(212)的顶部一侧固定安装有切割刀架(213),所述切割刀架(213)的顶部固定连接有切割刀片(214),所述切割刀片(214)与造粒模板(122)的底部贴合连接,所述切割箱(205)固定安装在造粒箱(101)的底部。
