专利号: 2023211322357
专利类型:实用新型
专利状态:未下证
专利领域: 暂无
更新日期:2023-12-26
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

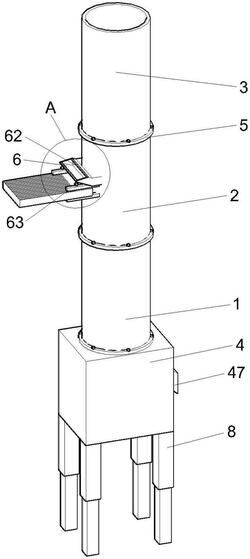

1.一种高层建筑垃圾输送管道,其特征在于:包括第一管道(1)、第二管道(2)、第三管道(3)、储存装置(4)和底架(8),所述第一管道(1)和第三管道(3)结构相同,所述第二管道(2)为进料管道,所述第一管道(1)、第二管道(2)和第三管道(3)设置有若干组,依次组装连接并通过连接密封口(5)螺栓锁定,所述第一管道(1)底部与储存装置(4)的上口处通过连接密封口(5)固定连接;

所述储存装置(4)包括垃圾储存箱(41)、污水储存箱(42)、喷淋头(43)、气压缸(44)、过滤网(45)和承重架(46),所述承重架(46)的上方通过卡扣可拆卸连接有过滤网(45),所述承重架(46)的一端与垃圾储存箱(41)铰接,所述气压缸(44)的底部与垃圾储存箱(41)铰接,所述气压缸(44)的输出端与承重架(46)的底部铰接,所述喷淋头(43)设置在靠近垃圾储存箱(41)的上方两端;

所述第二管道(2)外壁设置有进料斗(6),所述进料斗(6)与第二管道(2)一体化设置,进料斗(6)的一端设置有进料口(61)。

2.根据权利要求1所述的一种高层建筑垃圾输送管道,其特征在于:所述储存装置(4)的下方设置有底架(8),并且可以伸缩,所述底架(8)与储存装置(4)固定连接。

3.根据权利要求1所述的一种高层建筑垃圾输送管道,其特征在于:所述第一管道(1)、第二管道(2)和第三管道(3)内部均设置防火涂层(7),所述防火涂层(7)与管道粘合设置。

4.根据权利要求1所述的一种高层建筑垃圾输送管道,其特征在于:所述承重架(46)的一端与垃圾储存箱(41)转动连接,所述垃圾储存箱(41)的一侧设置有出料口(47),所述出料口(47)设置在承重架(46)与垃圾储存箱(41)铰接处的一侧。

5.根据权利要求1所述的一种高层建筑垃圾输送管道,其特征在于:所述污水储存箱(42)的一侧设置有出液口(48),所述出液口(48)上设置有密封盖(49),所述密封盖(49)与出液口(48)螺纹连接。

6.根据权利要求1所述的一种高层建筑垃圾输送管道,其特征在于:所述进料斗(6)与第二管道(2)连通的位置处设置有挡板(62),所述挡板(62)顶端与进料斗(6)本体转动连接,所述挡板(62)的底部设置有橡胶条。

7.根据权利要求1所述的一种高层建筑垃圾输送管道,其特征在于:所述进料斗(6)底部的两侧设置有固定组件(63),所述固定组件(63)包括固定杆(631)和螺栓(632),所述固定杆(631)设置有上下两组,两组所述固定杆(631)通过螺栓(632)固定在建筑楼板上。
