专利号: 2023211407410
申请人: 南阳博思创伟科技有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 用于实现物理或化学工艺过程的离心装置或离心机
更新日期:2024-12-24
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

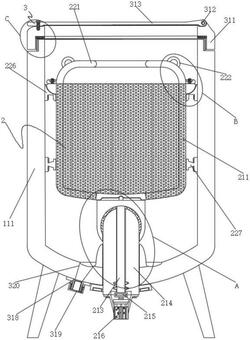

1.一种4,6‑二氯嘧啶加工用离心机,包括机体(111),其特征在于:所述机体(111)内部开设有离心仓,所述机体(111)内部设置有离心结构(2),所述机体(111)外部设置有辅助结构(3),所述离心结构(2)包括离心筒(211),所述离心筒(211)放置在机体(111)内部,所述离心筒(211)底部设置有旋转托盘(212),所述旋转托盘(212)内部顶端固定设置有传动轴(213),所述传动轴(213)贯穿插设在支撑柱(214)内部,所述支撑柱(214)下端通过螺钉装配在机体(111)底部,所述传动轴(213)下端通过联轴器(215)连接有伺服电机(216),所述伺服电机(216)装配在支撑柱(214)下端。

2.根据权利要求1所述的一种4,6‑二氯嘧啶加工用离心机,其特征在于:所述支撑柱(214)下部内侧卡设有卡圈(217),所述卡圈(217)固定在传动轴(213)下部表面,所述离心筒(211)底端内部卡设有旋转卡齿(218),所述旋转卡齿(218)固定在旋转托盘(212)顶部,所述离心筒(211)底部开设有与旋转卡齿(218)对应的旋转卡槽(219),所述离心筒(211)侧壁开设有通孔(220),所述旋转托盘(212)内壁胶粘有密封垫(228)。

3.根据权利要求1所述的一种4,6‑二氯嘧啶加工用离心机,其特征在于:所述离心筒(211)上端罩设有护盖(221),所述护盖(221)呈半弧形,所述护盖(221)外壁表面焊接固定有拉环(222),所述离心筒(211)上端侧壁固定有内圈(223),所述内圈(223)上方设置有压脚(224),所述压脚(224)内部装配装配有锁销(225),所述锁销(225)固定在内圈(223)上表面。

4.根据权利要求1所述的一种4,6‑二氯嘧啶加工用离心机,其特征在于:所述离心筒(211)上端套设有支撑套(226),所述支撑套(226)通过螺钉装配在机体(111)内壁,所述离心筒(211)下部套设有辅助套(227),所述辅助套(227)同样装配在机体(111)内壁。

5.根据权利要求1所述的一种4,6‑二氯嘧啶加工用离心机,其特征在于:所述辅助结构(3)包括机盖(311),所述机盖(311)螺纹连接在机体(111)顶端,所述机盖(311)顶端右侧通过铰轴(312)铰连有顶盖(313),所述顶盖(313)远离铰轴(312)的一侧螺纹连接有螺销(314),所述螺销(314)下端螺纹连接在机盖(311)左端内部,所述机体(111)底部侧边装配有引流管(318),所述引流管(318)底端螺纹连接有堵帽(319),所述机体(111)底部侧边开设有与引流管(318)对应的引流孔(320)。

6.根据权利要求5所述的一种4,6‑二氯嘧啶加工用离心机,其特征在于:所述机体(111)底部内壁设置有护筒(315),所述护筒(315)呈上窄下宽的半弧形,所述机体(111)底部内壁侧边开设有引流槽(316),所述护筒(315)内壁胶粘有护垫(317)。

7.根据权利要求5所述的一种4,6‑二氯嘧啶加工用离心机,其特征在于:所述机盖(311)内壁胶粘有上垫(321),所述顶盖(313)内侧表面胶粘有顶垫(322)。
