1.水利管道支撑架，包括支撑座（1）以及支架（2），支撑座（1）内部滑动安装有支架（2），其特征在于：支撑座（1）上部安装有自动夹紧机构，支撑座（1）内部设置有控制支架（2）升降的转杆（103）。

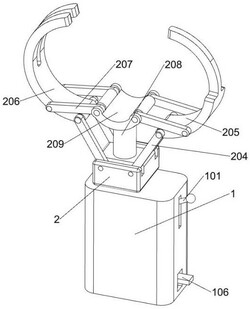

2.根据权利要求1所述的水利管道支撑架，其特征在于，所述自动夹紧机构包括：左卡爪（206）、右卡爪（205）以及弧形块（209），支架（2）内部开设有孔径，该孔径滑动连接有滑动块（208），滑动块（208）与孔径之间放置有第二弹簧（203），滑动块（208）上部固定连接有弧形块（209）。

3.根据权利要求2所述的水利管道支撑架，其特征在于，所述支架（2）顶部两侧各转动连接有两个连接杆一（204），其中每一侧的两个连接杆一（204）形成一对，右侧的一对连接杆一（204）转动连接于右卡爪（205）的一端，左侧的一对连接杆一（204）转动连接于左卡爪（206）的一端，左卡爪（206）与右卡爪（205）中部都转动连接有一对连接杆二（207），两对连接杆二（207）都转动连接于弧形块（209）两侧上。

4.根据权利要求1所述的水利管道支撑架，其特征在于，所述支架（2）一侧固定设置有齿条（201），齿条（201）一端啮合有半齿轮（102），半齿轮（102）一端连接有支杆（101），支撑座（1）内部开设有槽，半齿轮（102）以及支杆（101）可在支撑座（1）上移动，且所述的支撑座的槽中，还固定连接有杠杆块（107）以及转动连接有转杆（103）。

5.根据权利要求4所述的水利管道支撑架，其特征在于，所述转杆（103）转动安装于支撑座（1）内部，转杆（103）其中一端设置有凸起（104），另一端设置有弹板（105），弹板（105）下部设置有第一弹簧（106），第一弹簧（106）固定安装于支撑座（1）内部。

6.根据权利要求3所述的水利管道支撑架，其特征在于，所述左卡爪（206）和右卡爪（205）形状为弧形，左卡爪（206）中部设置有凹陷，右卡爪（205）中部设置有凸起，两者可以相互配合。
