专利号: 2023211563264
专利类型:实用新型
专利状态:未下证
专利领域: 暂无
更新日期:2024-02-29
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

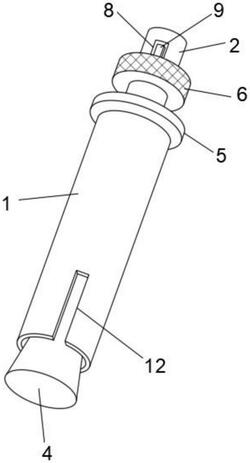

1.一种加固型膨胀螺栓,包括螺栓(3)、与螺栓(3)连接的锥形头(4)、垫圈(5)、螺母(6)以及金属套(1),其特征在于,所述螺栓(3)的端部连接有可拆卸的连接端(2),所述螺栓(3)插设在金属套(1)内,所述金属套(1)的下端外壁上开设有对称设置的膨胀槽(12),所述锥形头(4)的外壁对称开设有凹槽(13),所述凹槽(13)内转动连接有转板(14),所述转板(14)与凹槽(13)的内壁之间固定连接有压缩弹簧,所述金属套(1)的内壁一体成型有与转板(14)相匹配的挡边(7)。

2.根据权利要求1所述的一种加固型膨胀螺栓,其特征在于,所述连接端(2)的外壁设有与螺栓(3)外壁相匹配的螺纹。

3.根据权利要求1所述的一种加固型膨胀螺栓,其特征在于,所述连接端(2)的端部一体成型有插接端(10),所述螺栓(3)的上端开设有与插接端(10)相匹配的插口,所述插接端(10)与插口之间设有可拆卸机构。

4.根据权利要求3所述的一种加固型膨胀螺栓,其特征在于,所述可拆卸机构包括开设在连接端(2)和插接端(10)内部的相连通的腔体,所述连接端(2)的外壁开设有与腔体连通的滑槽(8),所述滑槽(8)内滑动设置有端部位于腔体内的滑板(9),所述插接端(10)的外壁开设有与腔体连通的通槽,所述通槽内滑动插设有连接杆(11),所述插口的内壁上开设有与连接杆(11)相匹配的连接口,所述连接杆(11)的端部与腔体内壁之间固定连接有连接弹簧(16),所述滑板(9)的端部与腔体内壁之间固定有伸缩弹簧(17),所述滑板(9)的外壁设置有斜面,所述连接杆(11)的外壁固定有与斜面相接触的连接柱(15)。

5.根据权利要求4所述的一种加固型膨胀螺栓,其特征在于,所述连接杆(11)和连接柱(15)的端部均呈弧形设置。
