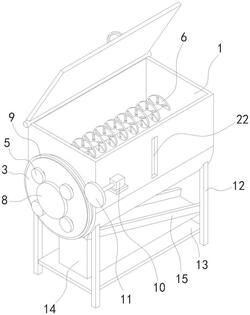

1.一种轨道车辆专用注塑模具生产试验用混料装置,其特征在于,包括:
混料箱(1),内设腔室且顶端开口,混料箱(1)底端为圆弧结构,混料箱(1)底端设置有排料口,并在排料口处设置有挡板(2);
转动座(3),转动贯穿安装在混料箱(1)外壁上,转动座(3)上呈圆周状等距转动贯穿设置有四根转轴(4),转轴(4)的一端伸入至混料箱(1)内,转轴(4)的另一端固定设置有传动齿轮(5),转轴(4)的圆周外壁位于混料箱(1)内部的区域固定套设有螺旋搅动板(6),且呈圆周状相邻的两个螺旋搅动板(6)的旋向相反;
固定轴(7),一端固定安装在混料箱(1)的内侧壁上,另一端转动贯穿转动座(3),固定轴(7)位于混料箱(1)外部的一端固定设置有固定齿轮(8),四个传动齿轮(5)均与固定齿轮(8)啮合。
2.根据权利要求1所述的轨道车辆专用注塑模具生产试验用混料装置,其特征在于,转动座(3)的圆周外壁位于混料箱(1)外部的位置固定套设有齿圈(9),混料箱(1)的外壁上固定设置有电机(10),电机(10)输出端设置有输出轴,输出轴背向电机(10)的一端固定设置有驱动齿轮(11),驱动齿轮(11)与齿圈(9)啮合。
3.根据权利要求1所述的轨道车辆专用注塑模具生产试验用混料装置,其特征在于,混料箱(1)底端设置有四根支腿(12),四根支腿(12)之间靠下的位置处固定设置有底板(13),底板(13)顶端设置有导向座(14),导向座(14)顶端设置有向下倾斜的斜面,导向座(14)的斜面上对称分布设置有限位板(15)。
4.根据权利要求3所述的轨道车辆专用注塑模具生产试验用混料装置,其特征在于,底板(13)顶端固定设置有固定板(16),固定板(16)上固定设置有气缸(17),气缸(17)输出端设置有伸缩轴(18),伸缩轴(18)背向气缸(17)的一端滑动贯穿固定板(16)并与挡板(2)的侧壁固定连接。
5.根据权利要求4所述的轨道车辆专用注塑模具生产试验用混料装置,其特征在于,挡板(2)朝向固定板(16)的一侧固定设置有两根导向柱(19),两根导向柱(19)对称分布在伸缩轴(18)的两侧,两根导向柱(19)背向挡板(2)的一端均滑动贯穿固定板(16)。
6.根据权利要求1所述的轨道车辆专用注塑模具生产试验用混料装置,其特征在于,混料箱(1)顶端铰接设置有顶盖(20),顶盖(20)顶端固定设置有把手(21)。
7.根据权利要求1所述的轨道车辆专用注塑模具生产试验用混料装置,其特征在于,混料箱(1)外壁上设置有观察孔,并在观察孔处设置有透明板(22)。
8.根据权利要求1所述的轨道车辆专用注塑模具生产试验用混料装置,其特征在于,螺旋搅动板(6)上设置有多个矩形通孔(23)。
