专利号: 2023211617828
专利类型:实用新型
专利状态:未下证
专利领域: 暂无
更新日期:2024-03-20
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

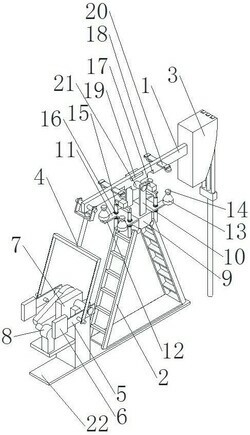

1.一种石油开采装置,包括支架(2)和游梁(1),其特征在于:

所述支架(2)上端固定有方块(9),所述方块(9)上端固定有一对支撑托(10),所述游梁(1)设置在支撑托(10)之间上端,所述支撑托(10)与游梁(1)之间安装有位于凹口(18)之间的中心轴(21);

所述方块(9)左右两端均安装有延伸板(11),所述延伸板(11)内侧均穿插设置有螺杆(16),所述螺杆(16)外表面均螺纹连接有分别紧贴在相邻所述延伸板(11)上下表面的螺母(15),前后相邻两根所述螺杆(16)之间均固定有凸块(17),所述游梁(1)下端开设有一对位于相邻所述凸块(17)上方的凹口(18);

所述延伸板(11)外端均固定有千斤顶(13),所述千斤顶(13)动力输出端均传动连接有接触块(14),所述接触块(14)上方均设置有转动连接在游梁(1)前后两端的延伸块(20)。

2.如权利要求1所述的一种石油开采装置,其特征在于:所述游梁(1)前后两端均安装有位于中心轴(21)上方的水平尺(19)。

3.如权利要求1所述的一种石油开采装置,其特征在于:所述延伸板(11)外端开设有凹槽(12),所述凹槽(12)位于游梁(1)下方同一条垂直线上。

4.如权利要求1所述的一种石油开采装置,其特征在于:所述游梁(1)右端安装有驴头(3),所述游梁(1)左端安装有连杆(4),所述连杆(4)下端安装有一对曲柄(5),所述曲柄(5)末端均固定有平衡块(6),所述曲柄(5)头端之间通过机械传动连接有变速箱(7),所述变速箱(7)动力输入端传动连接有电机(8)。

5.如权利要求1所述的一种石油开采装置,其特征在于:所述延伸块(20)与游梁(1)之间最大翻转角度为九十度。

6.如权利要求1所述的一种石油开采装置,其特征在于:所述支架(2)下端安装有底座(22)。
