专利号: 2023211682812
申请人: 上海卓腾文化发展有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 工程元件或部件;为产生和保持机器或设备的有效运行的一般措施;一般绝热
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

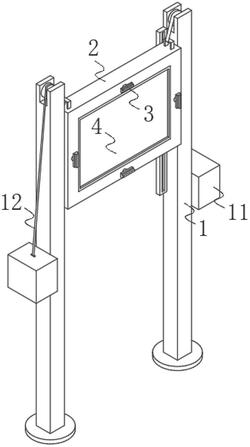

1.一种LED工程投影显示屏,其特征在于,包括:

支架(1);

支撑板(2),其受驱位于所述支架(1)之间滑动设置;

显示屏主体(4),其活动设置于支撑板(2)上;

弹性卡板(5),其受驱位于所述支撑板(2)内滑动,且与显示屏主体(4)卡接配合;

卡销组件(3),其至少包括受驱轴向转动的凸块(35),且与弹性卡板(5)相抵接。

2.根据权利要求1所述的一种LED工程投影显示屏,其特征在于,所述支架(1)上对称固定设置有驱动组件(11),所述驱动组件(11)上活动设置有钢索(12);

所述支撑板(2)上对称固定设置有固定板(21),所述钢索(12)固定设置于所述固定板(21)上;

所述支撑板(2)上开设有固定槽(7),所述显示屏主体(4)活动设置于支撑板(2)内。

3.根据权利要求2所述的一种LED工程投影显示屏,其特征在于,所述支撑板(2)上开设有呈矩形阵列布置的通孔(22),所述卡销组件(3)还包括固定杆(31),所述固定杆(31)滑动设置于所述通孔(22)内。

4.根据权利要求3所述的一种LED工程投影显示屏,其特征在于,所述支撑板(2)内对称开设有矩形滑槽(30),所述矩形滑槽(30)与所述通孔(22)相连通;

所述固定杆(31)上对称固定设置有滑块(32),所述滑块(32)滑动设置于所述矩形滑槽(30)内。

5.根据权利要求4所述的一种LED工程投影显示屏,其特征在于,所述支撑板(2)内开设有环形滑槽(24),所述环形滑槽(24)与所述通孔(22)相连通;

所述固定杆(31)上固定设置有弹性环板(33),所述固定杆(31)上活动设置有环形板(34),所述弹性环板(33)上固定设置有环形板(34);

所述弹性环板(33)与所述环形板(34)均滑动设置于所述环形滑槽(24)内。

6.根据权利要求5所述的一种LED工程投影显示屏,其特征在于,所述支撑板(2)内开设有第一槽道(25),所述支撑板(2)内开设有第二槽道(29),所述支撑板(2)内开设有环槽(27),所述支撑板(2)内开设有第一滑槽(23);

所述第一槽道(25)、第二槽道(29)以及环槽(27)均与所述环形滑槽(24)相连通,所述第一滑槽(23)与所述环形滑槽(24)相连通;

所述固定杆(31)的一端固定设置有凸块(35),所述凸块(35)滑动设置于所述第二槽道(29)与所述第一滑槽(23)内。

7.根据权利要求6所述的一种LED工程投影显示屏,其特征在于,所述固定杆(31)内滑动设置有弹性连杆(6),所述弹性连杆(6)滑动设置于所述第一槽道(25)和环槽(27)内;

所述环槽(27)的一端固定设置有凸板(28),所述凸板(28)与所述弹性连杆(6)相抵触;

所述第一滑槽(23)内对称固定设置有限位板(26),所述第一滑槽(23)内滑动设置有弹性卡板(5),所述弹性卡板(5)与所述限位板(26)相限位配合。

8.根据权利要求7所述的一种LED工程投影显示屏,其特征在于,所述弹性卡板(5)开设通槽(52),所述弹性连杆(6)与所述通槽(52)卡接配合。
