专利号: 202321170679X
申请人: 吴家仁
专利类型:实用新型
专利状态:已下证
专利领域: 一般门、窗、百叶窗或卷辊遮帘;梯子
更新日期:2024-05-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

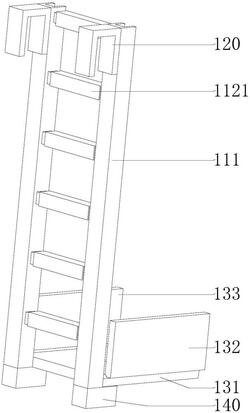

1.一种火灾逃生梯,其特征在于,包括

逃生梯(100),所述逃生梯(100)包括爬梯(110)、挂钩(120)和折叠支撑板(130),所述挂钩(120)固定连接于所述爬梯(110)的顶端,所述折叠支撑板(130)与所述爬梯(110)滑动连接,所述挂钩(120)和所述折叠支撑板(130)分别位于所述爬梯(110)的两侧。

2.根据权利要求1所述的一种火灾逃生梯,其特征在于,所述爬梯(110)包括主杆(111)和脚杆(112),所述主杆(111)设置有两个,两个所述主杆(111)对应设置,所述脚杆(112)设置有若干个,若干个所述脚杆(112)的两端分别与两个所述主杆(111)固定连接,若干个所述脚杆(112)均匀排列。

3.根据权利要求2所述的一种火灾逃生梯,其特征在于,若干个所述脚杆(112)的外部均固定套设有防滑套(1121)。

4.根据权利要求2所述的一种火灾逃生梯,其特征在于,所述挂钩(120)设置有两个,两个所述挂钩(120)分别与两个所述主杆(111)的顶端固定连接。

5.根据权利要求2所述的一种火灾逃生梯,其特征在于,所述折叠支撑板(130)包括第一板体(131)、第二板体(132)和第三板体(133),所述第一板体(131)与两个所述主杆(111)滑动连接,所述第二板体(132)一面的底边与所述第一板体(131)上表面的一边铰接,所述第三板体(133)一面的底边与所述第一板体(131)上表面的另一边铰接。

6.根据权利要求5所述的一种火灾逃生梯,其特征在于,两个所述主杆(111)远离所述挂钩(120)的一面均开设有连接槽(1111),所述第一板体(131)的板体设置有连接块(1311),所述连接块(1311)设置有两块,两块所述连接块(1311)分别滑动插接于两道所述连接槽(1111)的内部。

7.根据权利要求6所述的一种火灾逃生梯,其特征在于,两道所述连接槽(1111)的内部均设置有限位杆(1112),两块所述连接块(1311)分别滑动套接于两个所述限位杆(1112)的杆体。

8.根据权利要求5所述的一种火灾逃生梯,其特征在于,所述两个所述主杆(111)的底端均设置有支撑杆(140),所述第一板体(131)的下表面与两个所述支撑杆(140)的上表面相贴合。
